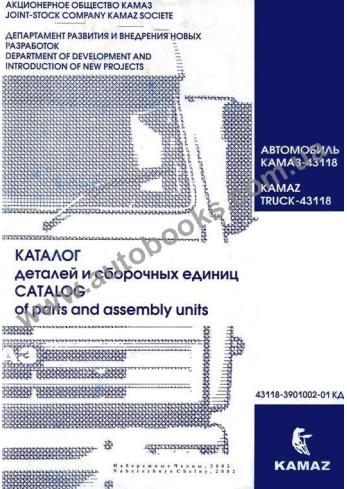

Каталог деталей и сборочных единиц автомобилей КАМАЗ 43118

Как пользоваться каталогом

Номенклатура деталей, включенных в каталог, значительно шире номенклатуры деталей, подлежащих поставке в запасные части.

Каталог является справочным техническим пособием при изучении конструкции автомобилей, составлении заявок на запасные части, а также может служить пособием при разборке и сборке узлов.

Каталог содержит развернутые иллюстрации сборочных единиц, деталей и стандартизованных изделий, сгруппированных по конструктивному и функциональному признакам. Подрисуночный текст включает в себя: порядковый номер рисунка, наименование и обозначение сборочной единицы, целым или частью которой являются детали, изображенные на рисунке, а также перечень моделей, в которых применяется данная сборочная единица. В круглых скобках приведены все подгруппы, детали из которых встречаются в подрисуночном тексте.

Детали и сборочные единицы расположены в порядке возрастания позиций на рисунке. В подрисуночном тексте указаны номера сборочных единиц и деталей, их количество на одну сборочную единицу или рисунок и наименование. Если в графах Количество на сборочную единицу данные по моделям не являются переменными, то количество граф сокращается до одной. В наименованиях стандартизованных изделий указаны основные параметры.

В конце каталога помещен номерной указатель всех деталей, сборочных единиц и стандартизованных изделий, приведенных в данном каталоге, в порядке возрастания номеров, с указанием кода ОКП и номеров рисунков, на которых они встречаются.

Обозначение оригинальных узлов и деталей соответствует единой семизначной системе. По этой системе, например, кронштейн задней опоры силового агрегата имеет номер 53201001048, где:

5320 модель автомобиля;

1001048первые две цифры семизначного номера (10) обозначают номер группы, вторые две цифры (01) номер подгруппы, последние три цифры (048) порядковый номер детали (сборочной единицы).

Приставки 01, 02, 03 и т. д. обозначают взаимозаменяемость данной детали с деталью, выпущенной ранее под этим же номером без приставок.

Приставки 10, 1 1, 12, 20, 30 и т. д. обозначают невзаимозаменяемость с ранее выпущенными деталями, имеющими номера без приставок или с приставками 01, 02,03 и т. д.

Отдельные номера деталей и узлов имеют в конце буквенные приставки А, Б, В и т. д.

Приставки A, Al. А2 и т. д. обозначают, что конструкция этих деталей модернизирована, но детали сохранили взаимозаменяемость с ранее выпушенными,

Приставки Б, Б1, Б2, В и т. д. обозначают, что детали новых конструкций невзаимозаменяемы с деталями прежних конструкций.

Полный номер крепежных деталей состоит из восьми цифр, разделенных на три части знаками косой дроби, например: 1/05170/73шайба пружинная. Расшифровка номера детали: 1постоянный отличительный индекс крепежной детали (шайба); 05170основной номер детали, определяющий размерные характеристики; 7шифр материала 3 шифр покрытия,

Шифр материала может иметь следующие значения: Осталь 40; 1сталь 50; 2сталь 80; 3 сталь 100; 4латунь; 5легкие сплавы; 6 медь; 7 другие металлические материалы; 8 неметаллические материалы; 9смешанные материалы (сборка).

Шифр покрытия обозначает следующее: Обез покрытия; 1цинкование; 2хромирование; 3 фосфатирование; 4лужение; 5блестящее никелирование; 6оксидирование; 7специальное покрытие.

How to use the catalog

The range of the parts listed in the present Catalog is greater than that of the parts to be delivered as spares.

The Catalog is used as a technical handbook, when studying the truck design, making orders for spares. It can also be used as a guidance when disassembling and reassembling the units.

The Catalog contains the detailed figures of the assembly units, parts and standardized articles grouped according to the structural and functional features. The legend consists of the figure ordinal number, description and designation of the assembly unit (the unit proper or its part), as well as. list of models in which the given assembly unit is used. In round brackets are given all subgroups, whose parts are met in the legend.

The parts and assembly units are arranged in the increasing order of item numbers. The legend indicates

the item numbers of the assembly units and parts, their quantity per assembly unit or figure and description. If in the columns Qty per assembly unit the data on models are stable, the number of columns is reduced to one. The main parameters are given in the descriptions of standardized articles.

Given at the end of the Catalog is the numerical index of all the parts, assembly units and standardized articles presented in the Catalog. All the parts are given in the increasing order of item numbers with the indication of the ОКП code (Ail-Union Classifier of industrial and Agricultural Products), number of Figures they are presented in.

The designation of the units and parts comprises sevendigits. For example, the power unit rear mounting bracket has the number 5320 -1001048 where: 5320-Hruck model;

1001048first two digits (10) stand for the group number, the following two digits (01) denote the number of the subgroup, the last three digits (048) stand for the part (assembly unit) ordinal number.

Figures 01, 02, 03, etc. denote the interchangea-bility of the given part with the part which has been manufactured earlier with the same number but without these figures.

Figures 10, II, 12, 20, 30, etc. denote that the parts are not interchangeable with the parts manufactured earlier, which have the number without these figures or with figures 01,02,03, etc.

Some numbers of the parts and units have letters A, E. B etc. at the end.

Appendices A, Al, A2, etc. indicate that the part design has been modernized, but the parts are still interchangeable with those manufactured earlier.

Appendices E, El, E2, B, etc. indicate that the newlydesigned parts are not interchangeable with those manufactured earlier.

The complete number of the fasteners consists of eight digits and is divided into three parts by oblique lines, for example: 1/05170/73spring washer. The part number is decoded as follows: Ipermanent identification index of the fastener (washer);

05170the basic number of the part, determining dimensional characteristics; 7material code; 3 coating code.

The material code symbols stand for: 0steel 40; 1 steel 50; 2 steel 80; 3steel 100; 4brass; 5light alloys; 6copper; 7other metal materials; 8 non-metal materials; 9different materials (assembly).

The coating code stands for the following: 0 without coating; Izinc-plating; 2chrome-plating; 3 phosphatizing; 4tinning; 5bright nickel-plating; 6 oxidizing; 7special coating.
