Руководство по ремонту и эксплуатации Chery Tiggo 3 с 2014 года (+ обновления 2018 года)

7115

В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций этой модели, выпускаемых с 2014 года, с учетом обновления 2018-го.

>Chery Tiggo 3
1.6 (SQRE4G16, 126л.с.)
Годы выпуска: с 2014 года
Тип кузова: универсал
Объем двигателя: 1598см³
Двери: 5
Коробка передач: пятиступенчатая механическая или вариатор
Привод: передний
Топливо: бензин АИ-92
Емкость топливного бака: 55л
Расход (город/шоссе): 9,9/6,3л/100км
2.0 (SQR484F, 139л.с. и168Н·м)
Годы выпуска: с 2014 года
Тип кузова: универсал
Объем двигателя: 1971см³
Двери: 5
Коробка передач: пятиступенчатая механическая или вариатор
Привод: передний
Топливо: бензин АИ-92
Емкость топливного бака: 57л
Расход (город/шоссе): 11,6/7,6л/100км

Подробнее

944 грн

Заказ в один клик
Без регистрации
Ассортимент

Самый большой выбор книг

Экспертность

Поможем найти нужную книгу

Доставка

Во все города Украины

Оплата

Оплачивайте при получении

Характеристики

Издательство"Монолит"
Год выпуска моделис 2014 года (+ обновления 2018 года)
Обложкамягкая
Количество страниц556
ДвигателиБензин: 1.6 (SQRE4G16) / 2.0 (SQR484F)
СерияЗолотая серия
Иллюстрациирисунки
ЦветностьЧ/Б + черно-белые электросхемы
Тип товараКнига
Языкрусский
Формат (Ш х В)210 х 295 мм
ISBN978-617-577-180-8

Описание

1 ДЕЙСТВИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ

В случае возникновения аварийной ситуации 1»1

Если спустило колесо 1»1

Если двигатель перегрелся 1»4

Замена предохранителей 1»5

Буксировка автомобиля 1 »8

Запуск двигателя от аккумуляторной батареи

другого автомобиля 1 • 10

Запуск двигателя при попадании бензина

на свечи зажигания 1 • 10

Замена ламп 1 • 11

Проверка и замена щеток стеклоочистителей 1 • 13

Замена элемента питания пульта дистанционного

управления 1 • 14

Снятие и установка аккумуляторной батареи 1 • 15

2А ЕЖЕДНЕВНЫЕ ПРОВЕРКИ

И ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТЕЙ 2А»16

2В ЭКСПЛУАТАЦИЯ АВТОМОБИЛЯ

В ЗИМНИЙ ПЕРИОД 2В»32

2С ПОЕЗДКА НА СТО 2С»34

ЗА ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Техническая информация автомобиля 3А»36

Органы управления, приборная панель,

оборудование салона 3А»40

Уход за кузовом и салоном автомобиля 3А»60

Техническое обслуживание автомобиля 3А» 61

ЗВ РАСХОДНЫЕ МАТЕРИАЛЫ ДЛЯ ПРОВЕДЕНИЯ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 3В»64

4 ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ

РАБОТ НА АВТОМОБИЛЕ 4»67

5 ОСНОВНЫЕ ИНСТРУМЕНТЫ,

ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И МЕТОДЫ РАБОТЫ С НИМИ

Базовый комплект необходимых инструментов 5»69

Методы работы с измерительными приборами 5»71

6А МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ 1,6 Л

Общая информация 6А»73

Проверки двигателя 6А»74

Ремень привода навесного оборудования 6А»75

Цепь привода газораспределительного

механизма 6А»77

Маховик 6А»80

Сальники двигателя 6А»81

Головка блока цилиндров 6А»82

Монтажные опоры силового агрегата 6А»89

Двигатель в сборе 6А»91

Блок цилиндров

и кривошипно-шатунный механизм 6А»94

Сервисные данные и спецификация 6А»103

6B МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ 2.0 Л

Общая информация 6B*107

Проверки двигателя 6B*108

Ремень привода навесного оборудования 6B*109

Зубчатый ремень привода

газораспределительного механизма 6B • 111

Маховик 6B*114

Сальники двигателя 6B*114

Головка блока цилиндров 6B • 116

Монтажные опоры силового агрегата 6B*122

Двигатель в сборе 6B*124

Блок цилиндров

и кривошипно-шатунный механизм 6B*126

Сервисные данные и спецификация 6B*134

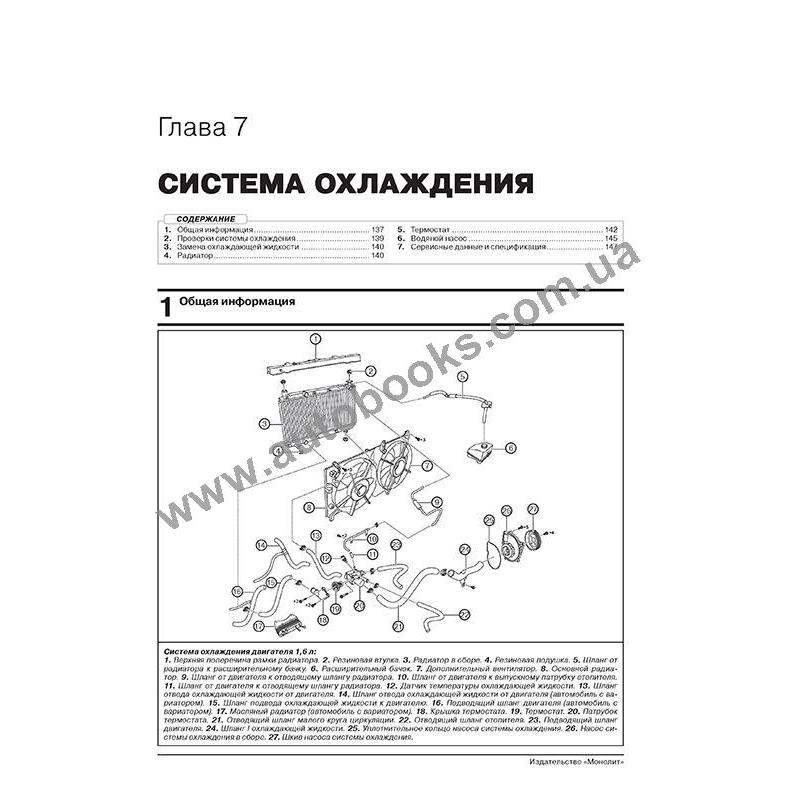

7 СИСТЕМА ОХЛАЖДЕНИЯ

Общая информация 7*137

Проверки системы охлаждения 7*139

Замена охлаждающей жидкости 7*140

Радиатор 7» 140

Термостат 7*142

Водяной насос 7*145

Сервисные данные и спецификация 7*147

8 СИСТЕМА СМАЗКИ

Общая информация 8*148

Моторное масло и масляный фильтр 8*149

Датчик давления масла 8*152

Модуль масляного фильтра 8*153

Масляный поддон двигателя 8*154

Маслозаборник 8*156

Масляный насос 8*156

Сервисные данные и спецификация 8*158

9 СИСТЕМА ПИТАНИЯ

Общая информация 9*159

Сброс давления в топливной системе 9*160

Проверка системы питания 9*160

Топливный фильтр 9» 161

Модуль погружного топливного насоса 9» 162

Топливный бак 9*163

Топливная рампа и форсунки 9*165

Сервисные данные и спецификация 9*166

10 СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Общая информация 10 • 167

Меры предосторожности

при работе с системой управления двигателем ... 10 • 169

Диагностика системы управления двигателем 10 • 169

Компоненты системы управления двигателем 10 • 172

Сервисные данные и спецификация 10*180

11 СИСТЕМА ВПУСКА И ВЫПУСКА

Общая информация 11*181

Воздушный фильтр 11 »184

Воздухозаборник 11*185

Электронная дроссельная заслонка 11*186

Впускной коллектор 11*188

Проверка герметичности системы выпуска 11*190

Выпускной коллектор 11*190

Выхлопной трубопровод 11*192

Сервисные данные и спецификация 11*195

12 электрооборудование двигателя

Общая информация 12*196

Система зажигания 12*198

Система пуска 12*201

Система зарядки 12*205

Сервисные данные и спецификация 12*207

13 сцепление

Общая информация 13*208

Педаль сцепления 13*209

Гидропривод сцепления 13*210

Механизм сцепления 13*211

Сервисные данные и спецификация 13*212

14А МЕХАНИЧЕСКАЯ КоРоБКА ПЕРЕДАЧ

Общая информация 14А*213

Трансмиссионное масло 14А*214

Сальники дифференциала 14А*214

Дистанционное переключение передач 14А*215

Коробка передач в сборе 14А*215

Механизм переключения передач 14А*219

Валы коробки передач 14А*220

Картер коробки передач 14А*227

Сервисные данные и спецификация 14А*229

14В БЕССТУПЕНЧАТАЯ

АВТоМАТИЧЕСКАЯ ТРАНСМИССИЯ

Общая информация 14В*230

Проверки и регулировки 14В*234

Диагностика системы бесступенчатой

автоматической трансмиссии 14В*235

Рабочая жидкость

автоматической трансмиссии 14В*239

Сальники вариатора 14В*240

Радиатор трансмиссионного масла 14В*241

Вторичный вал 14В*241

Главная передача 14В*241

Датчики бесступенчатой

автоматической коробки передач 14В *242

Корпус клапанов 14В*244

Привод переключения режимов трансмиссии.... 14В*245

Электронный блок

управления трансмиссией (ТСи) 14В*246

Бесступенчатая автоматическая

коробка передач в сборе 14В*246

Сервисные данные и спецификация 14В*247

15 ГЛАВНАЯ ПЕРЕДАЧА, ПРИВоДНЫЕ ВАЛЫ И КоЛЕСНЫЕ СТУПИЦЫ9

Общая информация 15*249

Главная передача и дифференциал 15*250

Приводные валы 15*251

Колесные ступицы 15*253

Сервисные данные и спецификация 15*255

16 ПодВЕСКА

Общая информация 16*256

Углы установки колес 16*258

Колеса и шины 16*259

Передняя подвеска 16*260

Задняя подвеска 16*265

Сервисные данные и спецификация 16*269

17 ТоРМоЗНАЯСИСТЕМА

Общая информация 17*270

Проверка тормозов 17*272

Тормозная жидкость 17*272

Главный тормозной цилиндр 17*274

Вакуумный усилитель тормозов 17*274

Педаль тормоза 17*275

Передние тормоза 17*277

Задние тормоза 17*281

Стояночный тормоз 17*285

Электронные системы управления тормозами 17*288

Сервисные данные и спецификация 17*292

18 РУЛЕВОЕУПРАВЛЕНИЕ

Общая информация 18*293

Проверки рулевого управления 18*294

Рулевое колесо 18*295

Рулевая колонка 18*296

Гидроусилитель рулевого управления 18*298

Рулевой механизм и рулевые тяги 18*301

Сервисные данные и спецификация 18*303

19 КУЗОВ

Экстерьер 19*304

Капот и двери 19*314

Интерьер 19*331

Сиденья 19*348

Стекла и зеркала 19*355

Кузовные размеры 19*365

Сервисные данные и спецификация 19*366

20 ПАССИВНАЯ БЕЗОПАСНОСТЬ

Общая информация 20*369

Диагностика системы пассивной безопасности... 20*371

Подушка безопасности водителя 20*372

Спиральный кабель 20*373

Подушка безопасности переднего пассажира 20*374

Блок управления системой

пассивной безопасности 20*375

Ремни безопасности 20*375

Сервисные данные и спецификация 20*379

21 СИСТЕМА КОНДИЦИОНИРОВАНИЯ И ОТОПИТЕЛЬ

Общая информация 21 *380

Диагностика системы кондиционирования 21*381

Проверки на автомобиле 21*382

Удаление хладагента, вакуумирование

системы и заправка хладагента 21 *383

Холодильное масло 21*384

Панель управления климатической установкой .... 21*385

Салонный фильтр 21*387

Блок климатической установки 21*387

Компрессор кондиционера 21*391

Конденсатор с ресивером осушителем 21 *392

Сервисные данные и спецификация 21 *393

22 ЭЛЕКТРОСИСТЕМЫ И ЭЛЕКТРОСХЕМЫ

Осветительное оборудование 22*395

Стеклоочистители и омыватели 22*402

Комбинация приборов 22*408

Аудиосистема 22*409

Звуковой сигнал 22*413

Электрическая розетка и прикуриватель 22*415

Сервисные данные и спецификация 22*416

Поиск и устранение

электрических неисправностей 22*418

Электросхемы 22*418

ТОЛКОВЫЙ СЛОВАРЬ С*551
