В руководстве дается подробное пошаговое описание процедур по ремонту и техническому обслуживанию бензиновых двигателей 4Е-РЕ (1,3 л); 5Е-РЕ (1,5 л) с распределенным впрыском топлива.
Издание содержит подробные сведения по ремонту и регулировке механизмов двигателя, элементов системы впрыска топлива, зажигания, систем запуска и зарядки, инструкции по использованию системы диагностики, а также возможные неисправности и методы их устранения, сопрягаемые размеры деталей и пределы их допустимого износа.
Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.
Товар с выбранными характеристиками временно отсутствует на складе. Выберите другие характеристики в выпадающем списке или свяжитесь с менеджером нашей компании для консультации.
Будет доступен:
Издательство | "Легион-Автодата" |
Количество страниц | 111 |
Двигатели | Бензин: 4E-FE, 5E-FE |
Обложка | мягкая |
Иллюстрации | рисунки |
Цветность | Ч/Б |
Тип товара | Книга |
Язык | русский |
Формат (Ш х В) | 210 х 295 мм |
ISBN | 5-88850-097-6 |

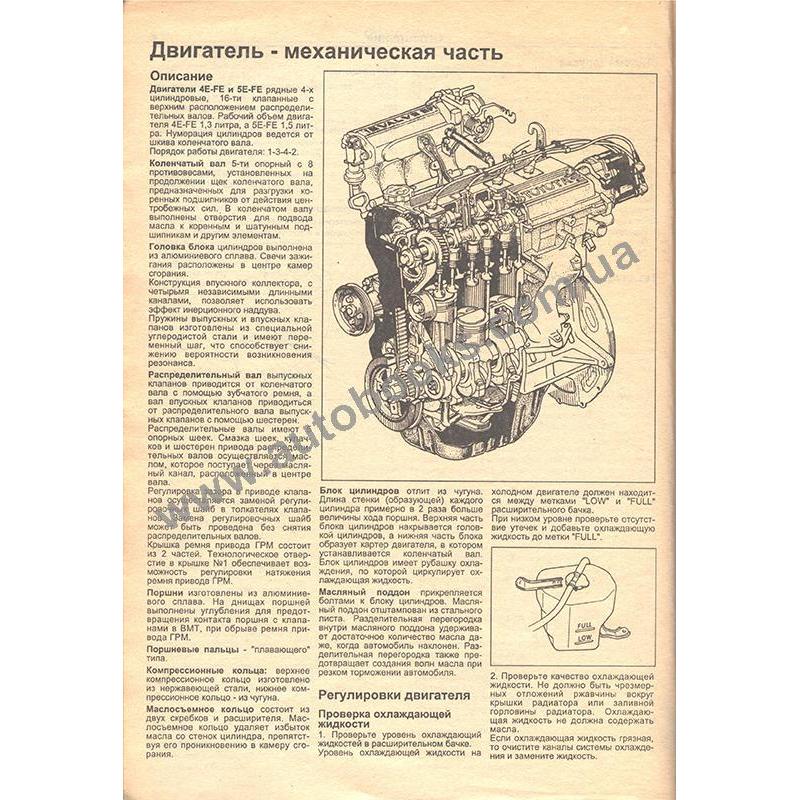

Двигатель - механическая часть
Описание 6
Регулировки двигателя 6
Проверка охлаждающей жидкости 6
Проверка моторного масла 7
Замена масла и фильтра 7
Проверка аккумуляторной батареи 7

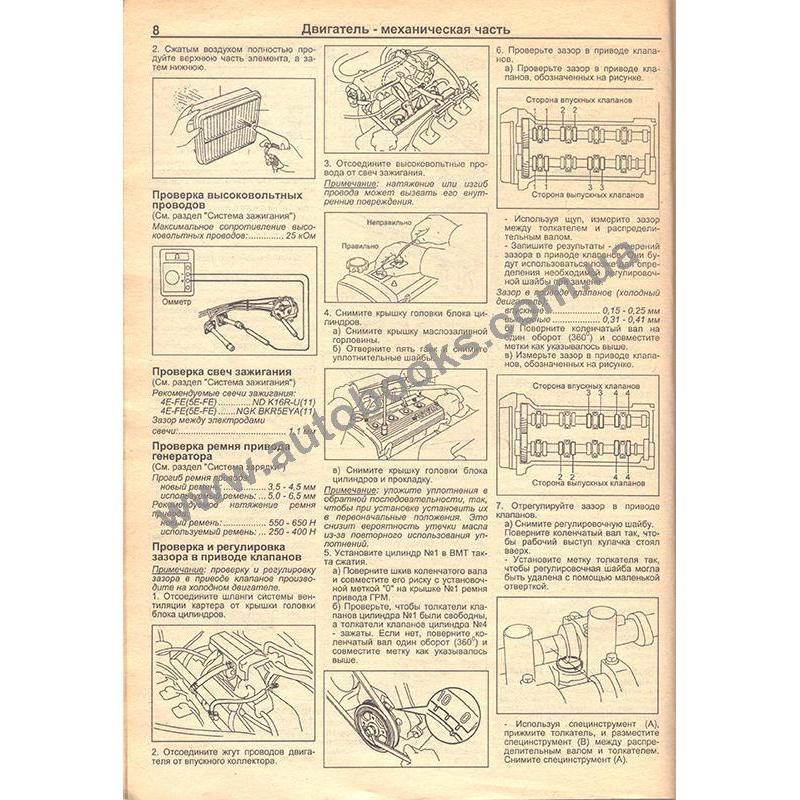

Проверка воздушного фильтра 7
Проверка высоковольтных проводов 8
Проверка свеч зажигания 8
Проверка ремня привода генератора 8
Проверка и регулировка зазора
'воде клапанов 8
орка и регулировка угла
ипе^жения зажигания 9
Проверка частоты вращения холостого хода 10
Проверка давления конца сжатия 10
Проверка СО/СН на режиме холостого хода 11
Ремень привода ГРМ 11
Снятие ремня привода ГРМ 11
Проверка ремня привода ГРМ 12
Установка ремня привода ГРМ 13
Голсзка блока цилиндров 15
Снятие головки блока цилиндров 15
Разборка головки блока цилиндров 19
Проверка, очистка и ремонт деталей
головки блока цилиндров 19
Сборка головки блока цилиндров 23
Установка головки блока цилиндров 24
Блок циИиндров 28
Операции перед разборкой 28
Разборка блока цилиндров 28
Проверка блока цилиндров 31
Разб'гфка узла “поршень-шатун” 32
Проверка состояния поршня и шатуна 32
Проверка и ремонт коленчатого вала 33
Замена сальников коленчатого вала 33
Сборка узла "поршень - шатун" 34
Сборка блока цилиндров * 35
Окончательная сборка двигателя 36
Система охлаждения
Проверка охлаждающей жидкости и замена 37
Жидкостной насос 37
Снятие жидкостного насоса 37
Разборка жидкостного насоса 38
Сборка жидкостного насоса 38
Проверка жидкостного насоса 39
Установка жидкостного насоса 39
Термостат 40
Снятие термостата 40
Проверка термостата 40
Установка термостата 40
Радиатор 40
Очистка радиатора 40
Проверка радиатора 40
Электровентилятор системы охлаждения 41
Проверка на автомобиле 41
Проверка компонентов электровентилятора системы
охлаждения 41
Разборка и сборка электровентилятора системы охлаждения 42
Система смазки
Проверка давления масла 43
Замена масла и фильтра 43
Масляный насос 44
Снятие масляного насоса и клапана регулятора
давления 44
Проверка масляного насоса 44
Проверка регулятора давления 45
Замена сальника масляного насоса 45
Замена переднего сальника коленчатого вала 45
Установка масляного насоса и клапана регулятора давления 45
Система впрыска
Описание 47
Топливная система 47
Система воздухоснабжения 47
Система электронного управления 47
Меры предосторожности 48
Меры предосторожности при обслуживании 49
Меры предосторожности при наличии на
автомобиле мобильной системы радиосвязи 49
Система воздухоснабжения 49
Система электронного управления 49
Топливная система 50
Система диагностирования 50
Описание 50
Контрольная лампа неисправностей
двигателя "CHECK" 51
Вывод диагностических кодов
(режим обычной самодиагностики) 51
Вывод диагностических кодов
(самодиагностика в режиме тестирования) 51
Стирание диагностического кода 52
Индикация диагностики 52
Диагностика электронного блока управления с помощью тестера (двигатель 4E-FE
модели выпуска после 1995 года) 52
Считывание кодов неисправностей 52
Мониторинг данных электронного
блока управления 52
Диагностические коды для электронного блока
управления двигателя 4E-FE 53
Диагностические коды для электронного блока
управления двигателя 5E-FE 54
Диагностика неисправностей при помощи
дорожного теста 56
Код № 21 - Кислородный датчик (двигатель 4E-FE).... 56
Код № 25 - Бедная топливовоздушная смесь 56
Проверка цепей диагностирования 56
Поиск неисправностей вольт/омметром 57
Проверка системы электронного управления впрыском
топлива 57
Выводы электронного блока управления 57
Выводы электронного блока управления
(двигатель 4E-FE, модели выпуска до 1995 года) 58
Выводы электронного блока управления
(двигатель 4E-FE, модели выпуска после 1995 года).. 58
Выводы электронного блока управления
(двигатель 5E-FE, модели с МКПП) 58
Выводы электронного блока управления двигателя и АКПП (двигатель 5E-FE, модели с АКПП) 59
Напряжение на выводах электронного блока управления (двигатель 4Е-РЕ,
модели выпуска до 1995 года) 59
Напряжение на выводах электронного блока управления (двигатель 4Е-ЕЕ,
выпуска после 1995 года) 59
Напряжения на выводах электронного блока
управления (двигатель 5Е-РЕ,модели с МКПП) 60
Напряжения на выводах электронного блока управления двигателем и АКПП
(двигатель 5Е-РЕ,модели с АКПП) 60
Проверки отдельных цепей системы электронного управления впрыском
топлива с помощью вольтметра 60
Проверка кислородного датчика 67
Топливная система 68
Проверки на двигателе 68
Снятие топливногб насоса и проверка 69
Разборка топливного насоса 70
Сборка топливного насоса 71
Установка топливного насоса 71
Регулятор давления топлива 71
Проверка на двигателе 71
Снятие регулятора 71
Установка регулятора 71
Форсунки 72
Проверка на двигателе 72
Снятие форсунок 72
Проверка форсунок 73
Установка форсунок 73
Корпус дроссельной заслонки 74
Проверка на двигателе 74
Снятие корпуса дроссельной заслонки 76
Проверка корпуса дроссельной заслонки 77
Разборка корпуса дроссельной заслонки 78
Сборка дроссельной заслонки 78
Установка корпуса дроссельной заслонки 78
Клапан подачи дополнительного воздуха 79
Проверка на двигателе 79
Снятие 79
Установка 79
Клапан системы управления частотой вращения холостого хода (двигатель 4Е-РЕ,
модели выпуска после 1995 года) 79
Проверка на двигателе 79
Снятие 79
Установка 79
Кислородный датчик (двигатель 4Е-РЕ,
модели выпуска после 1995 года) 80
Система электронного управления 80
Расположение 80
Главное реле системы впрыска топлива 80
Проверка главного реле 80
Реле-выключатель топливного насоса 81
Снятие и установка 81
Проверка 81
Датчик абсолютного давления во впускном
коллекторе 81
Проверка 81
Датчик температуры охлаждающей жидкости 81
Проверка 82
Датчик температуры воздуха на впуске 82
Проверка 82
Электропневмоклапан системы рециркуляции
отработавших газов (двигатель 5Е-РЕ,
модели с АКПП) 82
Проверка клапана 82
Электропневмоклапан регулятора давления
топлива (двигатель 5Е-РЕ) 82
Проверка клапана 82
Электропневмоклапан механизма приоткрывания дроссельной заслонки
(двигатель 5Е-РЕ, модели с АКПП) 83
Проверка клапана 83
Клапан управления подачей воздуха 83
Кислородный датчик 84
Проверка 84
Датчик-выключатель по температуре охлаждающей
жидкости (двигатель бЕ-ИЕ, модели с АКПП) 84
Проверка 84
Электронный блок управления 84
Проверка 84
Напряжение между выводами электронного блока управления (двигатель 4Е-РЕ,
модели выпуска до 1995 года) 86
Напряжение между выводами электронного блока управления (двигатель 4Е-РЕ,
модели выпуска после 1995 года) 86
Напряжение между выводами электронного
блока управления (двигатель 5Е-РЕ) 86
Сопротивление между выводами электронного
блока управления (двигатель 4Е-ЕЕ) 86
Сопротивление между выводами электронного
блока управления (двигатель 5Е-ЕЕ) 86
Система выключения подачи топлива на режимах
принудительного холостого хода (двигатель 4Е-РЕ) 87
Система выключения подачи топлива на режимах
принудительного холостого хода (двигатель 5Е-ЕЕ) 87
Технические данные для обслуживания и проверки элементов системы электронного управления впрыском топлива (двигатель 4Е-РЕ,
модели выпуска до 1995 года) 87
Проверка электронного блока управления
(двигатель 4Е-РЕ модели выпуска до 1995 года) 87
Технические данные для обслуживания и проверки элементов системы электронного управления впрыском топлива (двигатель 4Е-РЕ,
модели выпуска после 1995 года) 88
Проверка электронного блока управления (двигатель 4Е-РЕ, модели выпуска
после 1995 года) 88
Технические данные для обслуживания и проверки элементов системы электронного
управления впрыском топлива (двигатель бЕ-ИЕ) 89
Проверка электронного блока управления (двигатель бЕ-ИЕ) 89
Система зажигания
Описание 90
Меры предосторожности 90
Проверки на автомобиле 91
Проверка искрообразования 91
Проверка высоковольтных проводов 91
Проверка свечей зажигания 92
Проверка распределителя 92
Проверка коммутатора (4Е-РЕ) 92
Распределитель 92
Разборка распределителя 92
Проверка распределителя 93
Сборка распределителя 93
Установка распределителя 94
Система запуска
Описание 95
Стартер 95
Разборка стартера 95
Проверка стартера 97
Сборка стартера 99
Проверка работы стартера 101
Реле стартера (двигатель 4Е-РЕ) 102
Проверка реле стартера 102
Система зарядки
Описание 103
Меры предосторожности 103
Проверки на автомобиле 103
Генератор 104
Разборка 104
Проверка 106
Сборка 107
Технические данные 109
Сокращения
АКПП автоматическая коробка переключения передач
ВМТ верхняя мертвая точка
ГРМ газораспределительный механизм
КПП коробка переключения передач
МКПП механическая коробка переключения передач
НМТ нижняя мертвая точка
ОГ отработавшие газы
ECU электронный блок управления
ECU (ЕСТ) электронный блок управления
двигателем и АКПП
Идентификация
Номер двигателей серии 4E-FE и 5E-FE располагается на блоке цилиндров, в месте указанном на рисунке.
