Руководство по ремонту, эксплуатации и диагностике Kia Magentis, Optima с 2000 года

2955

В настоящем руководстве приведено описание и строение отдельных механизмов и узлов автомобилей Kia Magentis / Optima с бензиновыми двигателями DOHS 1997 см3 и V6 2493 см3, подробное описание разборки, ремонта и сборки отдельных частей, механизмов и узлов.
Руководство предназначено для работников центров и станций технического обслуживания, ремонтных мастерских, а также для технически подготовленных автолюбителей. Поэтому, в отдельных случаях устройство агрегатов, узлов, механизмов и систем изложено без излишней детализации.



Подробнее

405 грн

Заказ в один клик
Без регистрации
Ассортимент

Самый большой выбор книг

Экспертность

Поможем найти нужную книгу

Доставка

Во все города Украины

Оплата

Оплачивайте при получении

Характеристики

Издательство"Морозова"
Год выпуска моделис 2000 года
Обложкамягкая
ДвигателиБензин: DOHC - 2,0 л.; V6 - 2,5 л.
Количество страниц280
Иллюстрациирисунки
ЦветностьЧ/Б + черно-белые электросхемы
Тип товараКнига
Языкрусский
Формат (Ш х В)200 х 285 мм
ISBN5-93355-022-1

Описание



СОДЕРЖАНИЕ



Двигатели 2,0 л DOHC 6
Технические данные 6
Проверка компрессии 8
Зубчатый ремень 8
Проверка и регулировка натяжения поликлиновых ремней 13
Регулировка натяжения ремня привода генератора 14
Регулировка натяжения ремня привода усилителя руля и кондиционера 14
Проверка гидравлических компенсаторов зазоров клапанов 14
Головка блока цилиндров и клапана 15
Опоры двигателя 18
Снятие и установка двигателя и коробки передач 19
Распределительные валы и коромысла 21
Передняя крышка, масляный насос и балансировочные валы 23
Поршень и шатун 26
Коленчатый вал и маховик 28
Блок цилиндров 30
Воздушный фильтр (кроме V6) 31
Впускной коллектор 31
Выпускной коллектор 32
Глушители 32
Поиск и устранение неисправностей 34
Двигатели V6 2,5 л 36
Технические данные 36
Проверка компрессии 38
Регулировка зазоров клапанов 38
Зубчатый ремень 38
Проверка и регулировка натяжения поликлиновых ремней 41
Затягивание болтов крепления головки блока цилиндров 41
Головка блока цилиндров, клапана и пружины клапанов 42
Опоры двигателя 45
Снятие и установка двигателя и коробки передач 46
Распределительные валы 47
Гидравлические компенсаторы зазоров клапанов 49
Поршни и шатуны 50
Коленчатый вал 53
Блок цилиндров 55
Воздушный фильтр двигателя V6 56
Расширительная воздушная камера 56
Впускной коллектор 57
Выпускной коллектор 58
Глушители 59
Поиск и устранение неисправностей 60
Система смазки 62
Технические данные 62
Общая информация 62
Выбор моторного масла 62
Проверка уровня моторного масла 2,0 л DOHC 63
Проверка уровня моторного масла V6 2,5 л 63
Замена моторного масла 2,0 л DOHC 63
Замена моторного масла V6 2,5 л 63
Замена масляного фильтра 2,0 л DOHC 63

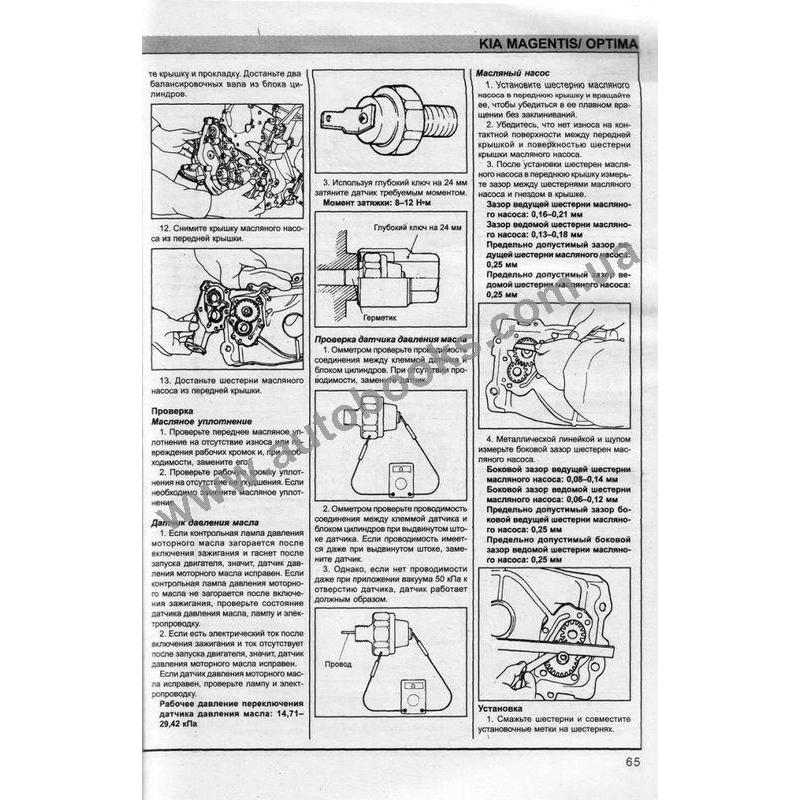

Передняя крышка и масляный насос 2,0 л DOHC 64
Масляный насос и масляный поддон V6 2,5 л 66
Система охлаждения 69
Технические данные 69
Общая информация 69
Охлаждающая жидкость 69
Проверка герметичности системы охлаждения 69
Проверка крышки радиатора под давлением 70
Проверка плотности охлаждающей жидкости 70
Радиатор 70
Вентилятор радиатора 71
Водяной насос двигателя DOHC 72
Водяной насос двигателя V6 73
Термостат двигателя SOHC 74
Термостат двигателя V6 74
Трубки и шланги системы охлаждения двигателя 75
Системы контроля и снижения токсичности отработавших газов 76
Общая информация 76
Система вентиляции картера (PCV) 80
Проверка клапана вентиляции картера PCV 81
Система улавливания паров топлива 81
Канистра с активированным углем 82
Электромагнитный клапан очистки канистры с активированным углем 82
Крышка топливоналивной горловины 82
Система выпуска отработавших газов автомобилей с каталитическим нейтрализатором 82
Поиск и устранение неисправностей 83
Система впрыска топлива MFI 83
Топливная система автомашины Kia Magentis Optima 84
Технические данные 84
Многоточечная система впрыска топлива (MFI) 84
Проверки системы впрыска MFI 85
Контрольная лампа неисправностей (MIL) 85
Диагностические коды неисправностей 86
Датчик температуры охлаждающей жидкости (ЕСТ) 90
Датчик абсолютного давления во впускном коллекторе (MAF) с датчиком IAT 90
Измеритель расхода воздуха (MAF) 90
Датчик температуры поступающего в двигатель воздуха (IAT) 90
Датчик положения дроссельной заслонки (ТР) 91
Модулятор управления частотой вращения коленчатого вала двигателя на холостом ходу 91
Обогреваемый датчик кислорода (HO2S) 91
Датчик положения распределительного вала (СМР) 92
Датчик угла поворота коленчатого вала (СКР) 92
Топливные форсунки 92
Электромагнитный клапан системы улавливания паров топлива 92
Датчик детонации 92
Потенциометр регулировки СО на холостом ходу (только для этилированного бензина) 93
Датчик гидроусилителя руля (PSP) [2,0 л DOHC] 93
Датчик положения дроссельной заслонки (ТР) 93
Замена датчика уровня топлива (2,0 л DOHC) 93
Проверка топливного насоса (2,0 л DOHC) 94
Проверка канала очистки канистры с активированным углем (2,0 л DOHC) 94
Проверка давления, создаваемого насосом (2,0 л DOHC) 94
Замена топливного фильтра (2,0 л DOHC) 95
Очистка дроссельного узла 95
Проверка канала очистки канистры с активированным углем (2,5 л V6) 95
Замена датчика уровня топлива (2,5 л V6) 95
Проверка топливного насоса (2,5 л V6) 95
Проверка давления, создаваемого насосом (2,5 л V6) 96
Замена топливного фильтра (2,5 л V6) 96
Регулировка датчика положения дроссельной заслонки (ТР) (2,5 л V6) 97
Педаль и трос акселератора 97
Топливная магистраль 99
Топливные трубки и трубки системы улавливания паров топлива 99
Топливный бак 100
Методика поиска неисправностей 102
Поиск и устранение неисправностей 102
Система зажигания Киа Магентис Оптима 103
Технические данные 103
Общая информация 103
Катушка зажигания двигателя 2,5 л V6 103
Катушка зажигания двигателя 2,0 л 103
Замок зажигания 104
Свечи зажигания 104
Высоковольтные провода 105
Установка высоковольтных проводов (двигатель V6) 106
Проверка свечей зажигания 106
Поиск и устранение неисправностей 106
Сцепление 107
Технические данные 107
Прокачка гидравлической системы привода сцепления 108
Педаль сцепления 108
Главный цилиндр, трубка и шланг сцепления 109
Главный цилиндр сцепления 110
Рабочий цилиндр сцепления 111
Кожух и диски сцепления 111
Поиск и устранение неисправностей 113
Механическая коробка передач 115
Технические данные 115
Проверка уровня масла 115
Замена трансмиссионного масла 115
Замена масляного уплотнительного
кольца приводного вала 115
Рычаг переключения передач 116
Снятие и установка коробки передач 116

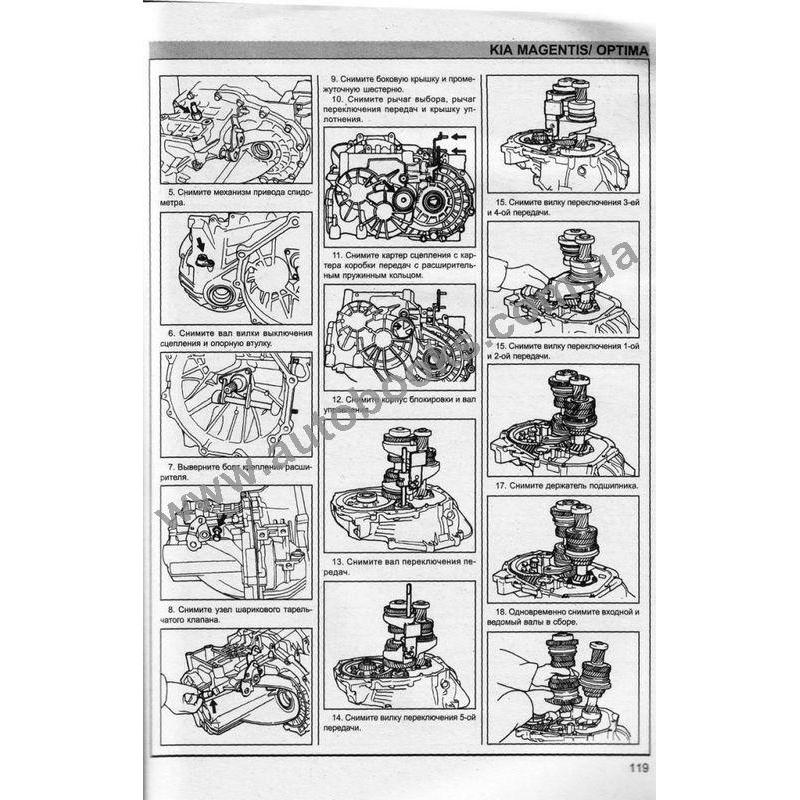

Валы коробки передач 118
Входной вал коробки передач 122
Ведомый вал коробки передач 122
Поиск и устранение неисправностей 125
Автоматическая коробка передач 126
Технические данные 126
Проверка уровня жидкости в автоматической коробке передач 126
Замена жидкости в автоматической коробке передач 127
Замена масляного фильтра 127
Проверка проводимости переключателя диапазонов коробки передач 128
Проверка проводимости переключателя спортивного режима (F4A42-2 2,0 и 2,5 л) 128
Переключатель диапазонов коробки передач и регулировка троса управления 128
Проверка компонентов автоматической коробки передач.128
Тестирование совместной работы автоматической коробки передач и двигателя на неподвижном автомобиле (stall test) 129
Диагностические коды 130
Функция диагностики 130
Инспекционная карта кодов диагностики 131
Инспекционная карта для определения неисправностей 133
Регулировка осевого зазора реакционного тормоза 136
Регулировка осевого зазора тормоза второй передачи 136
Регулировка осевого зазора тормоза низкой передачи и передачи заднего хода 136
Регулировка осевого зазора солнечной шестерни понижающей передачи 136
Регулировка предварительной нагрузки дифференциала. 136
Элементы системы управления коробкой передач 136
Снятие и установка коробки передач 138
Ремонт коробки передач 139
Приводные валы, передняя и задняя оси 140
Технические данные 140
Общая информация 140
Приводной вал 140
Приводной вал со ШРУСами шарикового типа и Birfield типа 142
Приводной вал со ШРУСами Birfield (B.J) и трипоидного типа (T.J) 144
Центральный подшипник и внутренний приводной вал 145
Поворотный кулак и ступица переднего колеса 146
Задняя ось 148
Поиск и устранение неисправностей 150
Подвеска 151
Технические данные 151
Стойка передней подвески 151
Нижний рычаг передней подвески 154
Верхний рычаг передней подвески 156
Амортизатор задней подвески 156
Замена верхнего рычага задней подвески 158
Замена продольного рычага задней подвески 158
Замена поддерживающего рычага задней подвески 158
Замена центрального рычага задней подвески 159
Замена тяги заднего стабилизатора поперечной устойчивости 159
Углы установки передних колес 159
Регулировка схождения задних колес 160
Развал задних колес 160
Износ шин 160
Биение колеса 160
Поиск и устранение неисправностей 161
Рулевое управление Киа Магентис Оптима 163
Технические данные 163
Проверка свободного хода рулевого колеса 163
Проверка угла поворота передних колес 163
Проверка возврата рулевого колеса в исходное положение 164
Проверка крутящего момента цапфы шарового шарнира наконечника рулевой тяги 164
Проверка уровня жидкости 164
Замена жидкости в гидравлическом приводе гидроусилителя руля 164
Прокачка гидравлической системы усилителя рулевого управления 164
Проверка натяжения ремня привода насоса гидроусилителя руля 165
Проверка давления жидкости в гидравлической системе.165
Рулевая колонка/ рулевой вал 165
Рулевая передача автомобилей с гидроусилителем руля. 167
Насос гидроусилителя руля 172
Шланги гидроусилителя руля 175
Электронная система усилителя руля 175
Поиск и устранение неисправностей рулевого управления.176
Поиск и устранение неисправностей рулевого управления EPS 178
Тормозная система Kia Magentis Optima 179
Технические данные 179
Антиблокировочная система тормозов 179
Проверка и регулировка положения педали тормоза 180
Проверка вакуумного усилителя тормозов 181
Прокачка гидравлической системы привода тормозов 181
Прокачка гидравлической системы привода тормозов с использованием сканера 181
Регулировка хода стояночного тормоза 182
Педаль тормоза 182
Главный тормозной цилиндр 183
Вакуумный усилитель тормозов 184
Тормозные трубки и шланги 184
Регулятор давления 184
Замена передних тормозных колодок 185
Суппорт переднего тормоза 186
Задние барабанные тормоза 188
Замена рабочего тормозного цилиндра 189
Задние дисковые тормоза 189
Суппорт 190
Гидравлический блок HECU (гидравлическое и электронное контрольное устройство) 190
Датчик частоты вращения колеса 191
Стояночный тормоз 192
Поиск и устранение неисправностей 193
Кузов Киа Маджентис Оптима 195
Технические данные 195
Передний бампер 195
Задний бампер 196
Капот 197
Звуковой сигнал 198
Реле звукового сигнала 198
Внешние осветительные приборы 198
Фара 200
Верхний стоп-сигнал 200
Наружная секция заднего комбинированного фонаря 200
Внутренняя секция заднего комбинированного фонаря 201
Замена ламп фары 201
Замена ламп верхнего стоп-сигнала 201
Замена ламп фонаря освещения номерного знака 201
Замена ламп наружной секции заднего комбинированного фонаря 202
Замена ламп внутренней секции заднего комбинированного фонаря 202
Стеклоочиститель и омыватель ветрового стекла 202
Шланги омывателя ветрового стекла 202
Двигатель омывателя ветрового стекла 203
Распылители 204
Рычаг стеклоочистителя 204
Замена щеток стеклоочистителя 204
Тяги стеклоочистителя 204

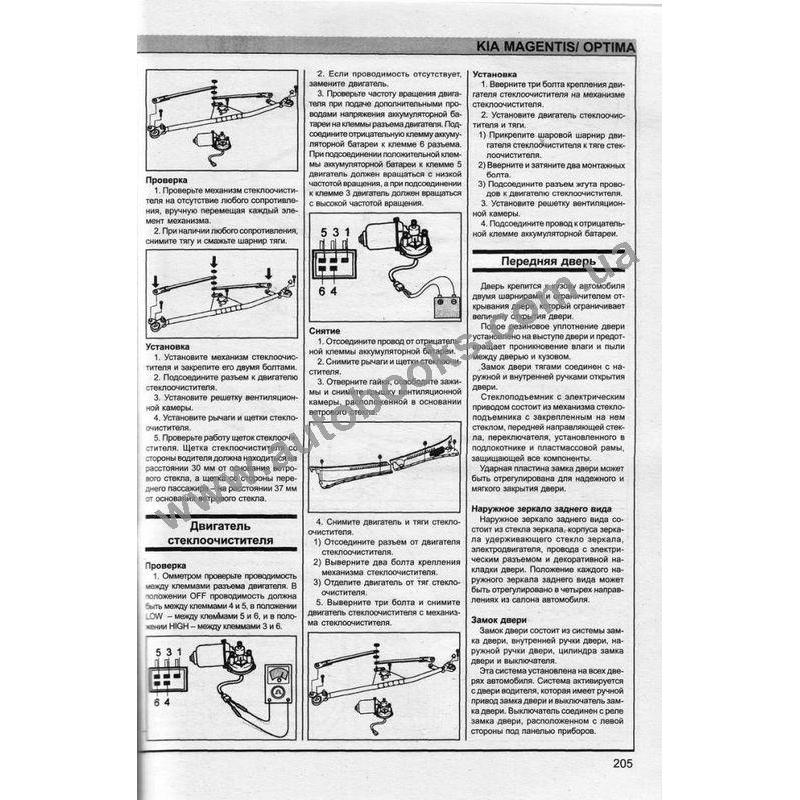

Двигатель стеклоочистителя 205
Передняя дверь 205
Стеклоподъемники 207
Влагозащитное уплотнение двери 210
Шарниры двери и ударная пластина замка двери 210
Задняя дверь 210
Крышка багажника 213
Замок крышки багажника 214
Накладка крышки багажника 214
Комбинация приборов 215
Ремонт комбинации приборов 216
Выключатели 217
Панель приборов 217
Панель управления отоплением и вентиляцией 219
Воздуховоды 219
Напольные воздуховоды 220
Передние сидения 220
Спинка переднего сидения 220
Подушка переднего сидения 221
Заднее сидение 221
Ремни безопасности 221
Пряжка переднего сидения 222
Передний плечевой ремень безопасности 222
Ремни безопасности заднего сидения 223
Пряжка заднего ремня безопасности 223
Плечевой задний ремень безопасности 223
Антенна 224
Верхняя отделка передней стойки 224
Нижняя отделка центральной стойки 224
Верхняя отделка центральной стойки 225
Поиск и устранение неисправностей 225
Система кондиционирования воздуха 227
Технические данные 227
Обслуживание системы кондиционирования воздуха 227
Замечания при замене элементов системы кондиционирования воздуха 227
Соединение элементов системы кондиционирования воздуха 227
Соединение элементов с направляющим штифтом 228
Установка манометров для измерения давления 228
Откачка атмосферного воздуха из системы кондиционирования 229
Подсоединение выпускного клапана к баллону с хладагентом 229
Зарядка системы кондиционирования воздуха 229
Масло для смазки компрессора кондиционера 230
Проверка шлангов и трубок 230
Шум компрессора 230
Проверка и регулировка натяжения поликлиновых ремней.230
Проверка эксплуатационных характеристик 231
Датчик тройного давления 232
Проверка реле вентилятора конденсатора 232
Проверка включателя кондиционера 232
Проверка переключателя режимов 232
Проверка переключателя свежий/ рециркулируемый воздух 232
Компрессор кондиционера 232
Втулка сцепления и шкив компрессора кондиционера 233
Катушка возбуждения сцепления 234
Вентилятор и конденсатор 234
Проверка двигателя вентилятора 235
Поиск и устранение неисправностей 235
Проверка реле системы кондиционирования воздуха и вентилятора конденсатора 235
Проверка реле вентилятора отопителя 235
Электрическое оборудование 237
Технические данные 237
Система зарядки 237
Проверка падения напряжения на проводе, соединяющем аккумуляторную батарею с генератором (двигатель V6) 237
Проверка тока, вырабатываемого генератором 238
Проверка вырабатываемого напряжения 239
Проверка падения напряжения на проводе, соединяющем аккумуляторную батарею с генератором (двигатель 2,0 л) 239
Проверка тока, вырабатываемого генератором (двигатель 2,0 л) 240
Проверка вырабатываемого напряжения (двигатель 2,0 л).241
Генератор 242
Аккумуляторная батарея 244
Осмотр аккумуляторной батареи 244
Система запуска 244
Снятие и установка стартера 245
Установка приемопередатчика 248
Снятие и установка дистанционного управления 248
Снятие и установка аудиоблока 248
Многофункциональный переключатель 249
Предохранители 250
Комбинация приборов 250
Выключатель положения стояночного тормоза 251
Обогреватель заднего стекла 251
Стеклоочиститель и стеклоомыватель ветрового стекла 252
Подушки безопасности (SRS) 253
Предупредительные ярлыки 254
Подушка безопасности водителя и спиральный провод 254
Подушка безопасности переднего пассажира 255
Поиск и устранение неисправностей системы зарядки 256
Поиск и устранение неисправностей системы запуска двигателя 256
Электрические схемы 257

Советуем посмотреть и другие книги этого раздела:
