Руководство по эксплуатации и ремонту автомобилей Kia Soul с 2008 года

5938

Данное издание содержит общие сведения об устройстве автомобилей Kia Soul c 2008 г.в., рекомендации по эксплуатации и техническому обслуживанию, описание возможных неисправностей двигателя, трансмиссии, ходовой части, рулевого управления, тормозной системы. Советы, приведенные в данном руководстве, помогут провести ТО и сделать ремонт как на станции технического обслуживания, так и своими силами.

Подробнее

528 грн

Заказ в один клик
Без регистрации
Ассортимент

Самый большой выбор книг

Экспертность

Поможем найти нужную книгу

Доставка

Во все города Украины

Оплата

Оплачивайте при получении

Характеристики

Издательство"Монолит"
Год выпуска моделис 2008 года
Обложкамягкая
Количество страниц392
ДвигателиБензин: 1,6л. и 2,0л. Дизель: 1,6л.
СерияЗолотая серия
Иллюстрациирисунки
ЦветностьЧ/Б + цветные электросхемы
Тип товараКнига
Языкрусский
Формат (Ш х В)210 х 290 мм
ISBN978-617-577-053-5

Описание

Впервые полностью новая модель с названием Soul (с английского - душа; также имеется одноименное направление джазовой музыки) была представлена на Парижском автосалоне компанией Kia осенью 2008 года, хотя в виде концепта автомобиль дебютировал еще в 2006 году на Североамериканском международном авто-шоу в Детройте.

Автомобиль построен на одной платформе с Hyundai i20. Габаритные размеры хэтчбека не совсем привычной формы невелики - 4105х1785х 1610 мм, колесная база составляет 2550 мм, колея 1570/1575 мм. Однако агрессивный дизайн визуально увеличивает автомобиль: массивная передняя часть с узкой прорезью воздухозаборника, черные передние стойки и оконная линия с обратным наклоном задних стоек, а также подчеркнуто расширенные колесные арки и большой дорожный просвет - 165 мм. За неординарный дизайн автомобиль получил престижную награду Red Dot Design Award. Международное жюри оценивало автомобиль по девяти критериям: новизна, функциональность, качество исполнения, эргономика, долговечность, эмоциональное воздействие, дополнительные возможности, простота эксплуатации и экологичность. Самобытности и яркости внешности Soul придают предлагаемые нестандартные варианты отделки кузова: спортивные полоски или аэрографический орнамент. Предлагаемый перечень опций необычайно обширен: расширители колесных арок, бамперы различной формы, экстравагантные литые диски размером 16 или 18 дюймов, хромированные детали, багажник на крыше, багажник для велосипеда, сетка для крепления груза, съемный фаркоп.

Интересным фактом является то, что дизайн модели, ориентированной на европейский рынок, разрабатывался совместными усилиями южнокорейской и калифорнийской студий дизайна под руководством Питера Шрейера.

Салон Soul на первый взгляд не такой яркий, как экстерьер, но аккуратный и практичный. Передняя панель имеет оригинальный дизайн, а обивка сидений выполнена из двух контрастных по цвету тканей. Большое количество различных отсеков, емкостей и карманов позволяет с удобством разместить в автомобиле массу полезных мелочей: от монет до солнцезащитных очков и бутылок с напитками.

На высоте эргономика салона. Трехспицевое рулевое колесо и рычаг переключения коробки передач обтянуты приятной на ощупь и очень качественной кожей, а глубоко утопленные приборы защищены от бликов и легко читаются в любой обстановке. Конструкторы Kia обеспечили наилучший обзор с места водителя.

Широкий выбор предлагаемых материалов отделки позволяет каждому покупателю самостоятельно создать настроение интерьера своего автомобиля. Уже в базовой комплектации Kia Soul оборудован кондиционером. По желанию, автомобиль может оснащаться очень качественной аудиосистемой с восемью динамиками.

Объем багажного отделения составляет 340 литров, а сложив сиденья заднего ряда его можно увеличить до 570 литров.

Линейку силовых агрегатов составляют бензиновый и дизельный двигатели объемом 1.6 литра. Бензиновая версия мощностью 128 л. с. имеет систему непрерывного изменения фаз газораспределения, а дизель мощностью 124 л.с. сочетает высокую мощность, топливную экономичность и экологичность. Кроме того, предлагается двухлитровый бензиновый двигатель мощностью 143 л. с. Все моторы агре- гатируются пятиступенчатой механической или четырехступенчатой автоматической коробками передач, производимыми в Словакии и уже известными по семейству Ceed.

Используется схема подвески, ставшая уже классической: стойки McPherson спереди и продольная многорычажная подвеска с винтовыми пружинами сзади. Для уменьшения кренов в поворотах служат стабилизаторы поперечной устойчивости.

KIA Soul является одним из самых безопасных автомобилей в своем классе. По результатам краш-тестов брюссельского центра исследований безопасности автомобилей по системе Euro NCAP, автомобиль получил пять звезд, что является максимальным результатом. Модель обеспечивает максимальную защиту для детей от шести месяцев как при фронтальном, так и при боковом столкновениях. Отключаемая подушка безопасности переднего пассажира позволяет устанавливать детское кресло как по, так и против хода движения. Kia Soul оборудован двумя фронтальными и двумя боковыми подушками безопасности, шторками безопасности, активными подголовниками, регулируемыми по высоте передними ремнями безопасности с преднатяжителями и ограничителями нагрузки, а также тремя ремнями безопасности для пассажиров задних сидений. Конструкция автомобиля ударопоглощающая, силовой каркас кузова изготовлен из высокопрочной стали.

В дополнение к элементам пассивной безопасности, Kia Soul имеет системы активной безопасности: электронную систему динамической стабилизации (ESP), включающую антипробуксовочную систему TCS, антиблокировочную систему тормозов ABS и BAS (систему помощи при экстренном торможении).

Яркий и привлекательный, функциональный и просторный, надежный и экономичный Kia Soul отлично подходит для повседневной эксплуатации в городских условиях.

В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций Kia Soul, выпускаемых с 2009 года.

Kia Soul

1.6

Годы выпуска: с 2009 года по настоящее время

Тип кузова: хэтчбек

Объем двигателя: 1591 см3

Дверей: 5

КП: мех./авт.

Топливо: бензин АИ-95

Емкость топливного бака: 48 л

Расход (город/шоссе): 7.9/5.7 л/100 км

1.6 CRDi

Годы выпуска: с 2009 года по настоящее время

Тип кузова: хэтчбек

Объем двигателя: 1582 см3

Дверей: 4

КП: мех./авт.

Топливо: дизель

Емкость топливного бака: 48 л

Расход (город/шоссе): 7.3/5.1 л/100 км

2.0

Годы выпуска: с 2009 года по настоящее время

Тип кузова: хэтчбек

Объем двигателя: 2000 см3

Дверей: 5

КП: мех./авт.

Топливо: бензин АИ-95

Емкость топливного бака: 48 л

Расход (город/шоссе): 8.5/6.3 л/100 км


Собранная в данном Руководстве информация позволит владельцу автомобиля определиться с тем, когда и какие виды работ по обслуживанию и ремонту транспортного средства должны производиться. Следует понимать, что данная книга не сделает автомехаником человека, не сталкивающегося ранее с устройством автомобиля. Однако описание тех или иных ремонтных операций позволит трезво оценить свои возможности и, вероятно, некоторые из неисправностей устранить самостоятельно. В случае если выполнение ремонта своими силами окажется затруднительным, читатель данного Руководства все же будет иметь представление об объеме необходимых работ, что защитит его от возможного обмана и лишних затрат. Автомеханику книга даст возможность выполнить ремонт быстро и без осложнений.

Руководство разбито на главы, несущие информацию по устройству различных систем автомобиля. Каждая глава имеет собственное содержание, позволяющее быстро найти раздел с необходимыми данными. Текст разделов сопровождается иллюстрациями, дополняющими предоставляемый материал.

Читателю, знакомому с устройством автомобиля, не составит труда найти интересующую его информацию. Для автолюбителей, которые ранее не были знакомы с процессом поиска неисправностей, но столкнувшимися с теми или иными трудностями во время пуска двигателя или при вождении автомобиля, предлагается глава Ежедневные проверки и определение неисправностей, позволяющая выявить причину проблемы по тем или иным признакам. Если устранение не составляет особой сложности - тут же приводится способ решения. Если неисправность более серьезна - дается ссылка на главу, в которой можно найти описание устранения причин поломки. Разумеется, приведенные алгоритмы поиска неисправностей подразумевают только такие методы диагностики, которые могут быть выполнены владельцем автомобиля самостоятельно, без применения специального оборудования. Более сложная диагностика должна производиться на специализированных станциях квалифицированным персоналом.

Информация в Руководстве подается в доступной форме. Если четко выполнять указания в тексте и на иллюстрациях, никаких проблем возникнуть не должно.

Применяемые способы и приемы выполнения работ, инструмент, приспособления и используемые запасные части, а также степень мастерства исполнителей весьма разнообразны. Невозможно дать указания или предупреждения по каждому случаю выполнения работ. Поэтому каждый раз при использовании запасных деталей, методик или инструментов и приспособлений, не рекомендованных производителем автомобиля, следует предварительно твердо убедиться, что применяемые запасные части, методики или инструменты не нанесут ущерба безопасности окружающих и исправности автомобиля. Следует особо соблюдать технические требования и моменты затяжки резьбовых соединений, а также не пренебрегать правилами техники безопасности для предотвращения возможных неприятных последствий.

Простейшие операции (открытие капота, отворачивание колесных гаек и т. п.) или очевидные действия (например, установка колеса после выполнения работ на тормозном механизме) могут не упоминаться, подразумевающиеся как само собой разумеющиеся. Напротив, наиболее важные и сложные процедуры изложены более подробно.


Содержание

  1. 1. ДЕЙСТВИЕ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ

Сигнализация при остановке на дороге....................... 1*1

Непредвиденные случаи во время движения.............. 1*1

Запуск двигателя от внешнего источника

электроэнергии.................................................................... 1*1

Если двигатель перегревается........................................ 1*2

Если спущена шина (замена запасной шиной).......... 1*3

Система контроля давления в шинах (TPMS)............ 1*5

Замена предохранителей................................................. 1*6

Буксировка......................................................................... 1*10

  1. 2. ЕЖЕДНЕВНЫЕ ПРОВЕРКИ И ОПРЕДЕЛЕНИЯ

НЕИСПРАВНОСТЕЙ.............................................. 2*13

  1. 3. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ

Техническая информация автомобиля....................... 3*30

Органы управления, приборная панель,

оборудование салона..................................................... 3*33

Уход за кузовом и салоном автомобиля.................... 3*44

Техническое обслуживание автомобиля................... 3*46

  1. 4. ПРЕДОСТЕРЕЖЕНИЯ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

ПРИ ВЫПОЛНЕНИИ

РАБОТ НА АВТОМОБИЛЕ........................................ 4*55

  1. 5. ОСНОВНЫЕ ИНСТРУМЕНТЫ, ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ И

МЕТОДЫ РАБОТЫ С НИМИ

Базовый комплект необходимых инструментов..... 5*57

Методы работы с измерительными приборами...... 5*59

6А.МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ

(БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 1,6 Л)

Общие сведения............................................................. 6А*62

Обслуживание на автомобиле................................... 6А*63

Силовой агрегат в сборе............................................. 6А*65

Привод ГРМ.................................................................... 6А*68

Головка блока цилиндров.......................................... 6А*73

Блок цилиндров............................................................. 6А*78

Сервисные данные и спецификация......................... 6А*85

6В.МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ

(ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ 1,6 Л)

Общие сведения.............................................................. 6В*87

Обслуживание на автомобиле................................... 6В*89

Привод газораспределительного механизма........ 6В*89

Головка блока цилиндров в сборе............................ 6В*96

Блок цилиндров............................................................. 6В*101

Сервисные данные и спецификация........................ 6В*107

6С.МЕХАНИЧЕСКАЯ ЧАСТЬ ДВИГАТЕЛЯ

(БЕНЗИНОВЫЙ ДВИГАТЕЛЬ 2,0 Л)

Общие сведения............................................................. 6С*109

Обслуживание на автомобиле.................................. 6С*111

Привод газораспределительного механизма....... 6С*113

Головка блока цилиндров в сборе........................... 6С*117

Блок цилиндров............................................................. 6С*124

Сервисные данные и спецификация........................ 6С*131

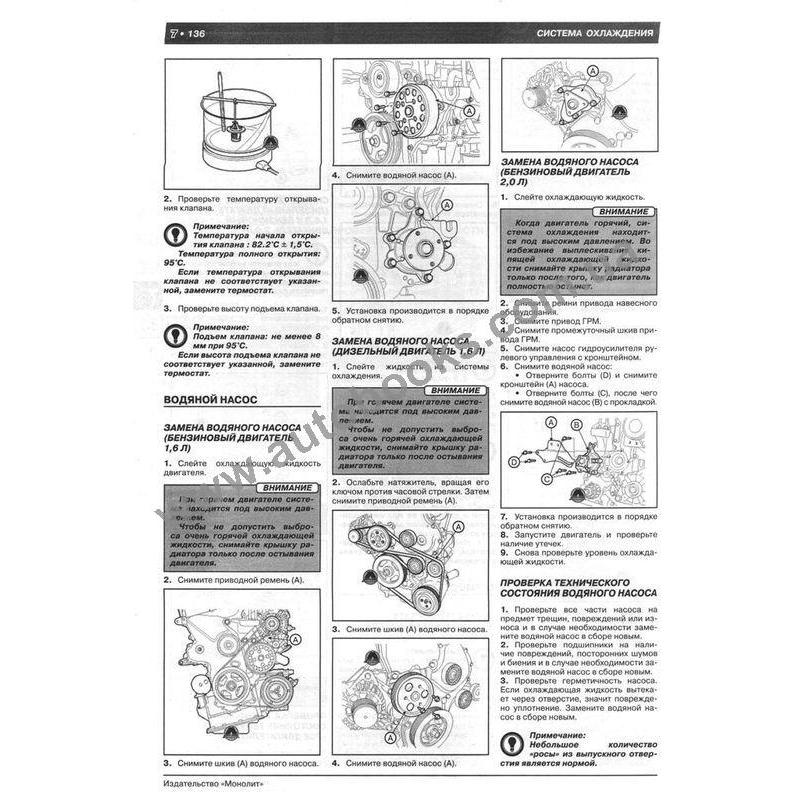

  1. 7. СИСТЕМА ОХЛАЖДЕНИЯ

Общие сведения............................................................... 7*133

Обслуживание на автомобиле.................................... 7*133

Замена элементов системы.......................................... 7*134

  1. 8. СИСТЕМА СМАЗКИ

Общие сведения............................................................... 8*137

Масло и масляные фильтры........................................ 8*137

Бензиновый двигатель 1,6 л......................................... 8*138

Дизельный двигатель 1,6 л........................................... 8*139

Бензиновый двигатель 2,0 л......................................... 8*140

  1. 9. СИСТЕМА ПИТАНИЯ

Общие сведения............................................................... 9*142

Система питания бензиновых двигателей............... 9*142

Система питания дизельных двигателей................. 9*145

Сервисные данные и спецификация.......................... 9*148

10. СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Общие сведения............................................................. 10*150

Система управления

бензиновыми двигателями........................................... 10*151

Система управления

дизельными двигателями............................................ 10*152

Сервисные данные и спецификация......................... 10*153

11. СИСТЕМЫ ВПУСКА И ВЫПУСКА

Впускной коллектор...................................................... 11*156

Выпускной коллектор................................................... 11*159

Глушитель........................................................................ 11*162

Промежуточный охладитель

(дизельный двигатель).................................................. 11*164

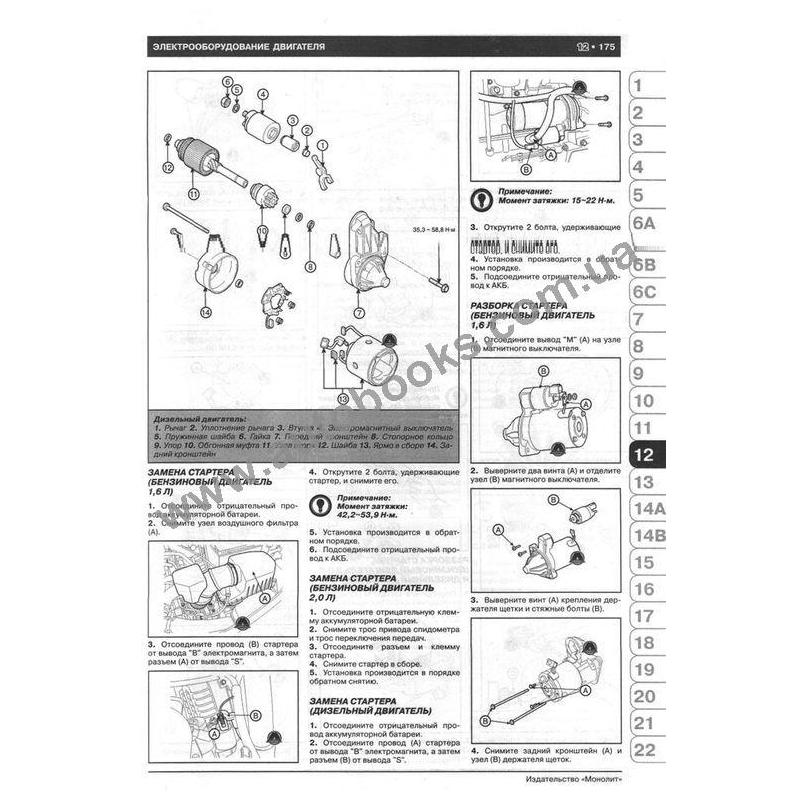

12. ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ

Общие сведения............................................................. 12*165

Система зажигания (бензиновые двигатели)......... 12*166

Система зарядки............................................................. 12*167

Система пуска двигателя............................................. 12*173

Система круиз-контроля.............................................. 12*178

Система предпускового подогрева

(дизельные двигатели).................................................. 12*179

Сервисные данные и спецификация.......................... 12*180

13. СЦЕПЛЕНИЕ

Общие сведения.............................................................. 13*181

Обслуживание на автомобиле.................................... 13*181

Кожух и диск сцепления............................................... 13*182

Главный цилиндр сцепления..................................... 13*183

Педаль сцепления.......................................................... 13*184

Рабочий цилиндр сцепления...................................... 13*185

Сервисные данные и спецификация......................... 13*186

14А.МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Общие сведения............................................................ 14А*187

Обслуживание на автомобиле................................. 14А*187

Коробка передач в сборе.......................................... 14А*188

Механизм управления коробкой передач........... 14А*192

Сервисные данные и спецификация...................... 14А*194

14В. АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Общие сведения........................................................... 14В*195

Обслуживание на автомобиле................................ 14В*195

Коробка передач в сборе......................................... 14В*198

Клапаны автоматической коробки передач...... 14В*202

Управление автоматической

коробкой передач....................................................... 14В*203

Сервисные данные и спецификация...................... 14В*207

14В. АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Общие сведения........................................................... 14В*195

Обслуживание на автомобиле................................ 14В*195

Коробка передач в сборе......................................... 14В*198

Клапаны автоматической коробки передач...... 14В*202

Управление автоматической

коробкой передач....................................................... 14В*203

Сервисные данные и спецификация...................... 14В*207

15. ПРИВОДНЫЕ ВАЛЫ И ОСИ

Общие сведения............................................................. 15*208

Передние колесные ступицы..................................... 15*208

Приводные валы........................................................... 15*210

Задние колесные ступицы.......................................... 15*212

Сервисные данные и спецификация........................ 15*213

  1. 16. ПОДВЕСКА

Общие сведения............................................................. 16*214

Передняя подвеска:...................................................... 16*215

Задняя подвеска............................................................ 16*218

Система контроля давления в шинах..................... 16*220

Сервисные данные и спецификация........................ 16*223

17. ТОРМОЗНАЯ СИСТЕМА

Общие сведения............................................................. 17*224

Основная тормозная система.................................... 17*226

Стояночная тормозная система................................ 17*235

Антиблокировочная система тормозов (ABS)...... 17*239

Электронная система стабилизации (ESP)............ 17*242

Сервисные данные и спецификация........................ 17*244

18. РУЛЕВОЕ УПРАВЛЕНИЕ

Общие сведения............................................................. 18*245

Электроусилитель рулевого управления............... 18*245

Рулевая колонка и вал................................................. 18*246

Рулевой механизм......................................................... 18*247

Сервисные данные и спецификация..................... 18*249

19. КУЗОВ

Общие сведения............................................................. 19*251

Интерьер.......................................................................... 19*253

Экстерьер........................................................................ 19*255

Кузовные размеры........................................................ 19*261

Сервисные данные и спецификация........................ 19*276

20. ПАССИВНАЯ БЕЗОПАСНОСТЬ

Общие сведения............................................................. 20*280

Замена компонентов после раскрытия

подушек безопасности................................................ 20*283

Блок управления........................................................... 20*283

Модули подушек безопасности............................... 20*284

Преднатяжители ремней безопасности.................. 20*288

Сервисные данные и спецификация........................ 20*289

21. СИСТЕМА КОНДИЦИОНИРОВАНИЯ И ОТОПИТЕЛЬ

Общие сведения............................................................. 21*290

Система кондиционирования.................................... 21*292

Отопитель....................................................................... 21*298

Вентиляция..................................................................... 21*300

Контроллер системы кондиционирования

и отопителя..................................................................... 21 *301

Сервисные данные и спецификация........................ 21 *302

22.ЭЛЕКТРОСИСТЕМЫ И ЭЛЕКТРОСХЕМЫ

Аудиосистема ............................................................... 22*303

Расположение компонентов...................................... 22*307

Электросхемы................................................................ 22*313

КОДЫ НЕИСПРАВНОСТЕЙ.................................... К*369

ТОЛКОВЫЙ СЛОВАРЬ............................................. С*375

Советуем посмотреть и другие книги этого раздела:
