Руководство по ремонту и эксплуатации мотоцикла ИЖ с каталогом деталей

Введение 4

1. Общие рекомендации по эксплуатации

1.1. Подготовка мотоцикла к эксплуатации 8

1.2. Обкатка нового мотоцикла 8

1.3. Регулировочные данные, топливо, масла и смазки 9

1.4. Техническое обслуживание мотоцикла 10

2. Двигатели

2.1. Общие сведения и принцип работы двухтактных мотоциклетных двигателей 11

2.2. Технические параметры и конструктивные особенности одноцилиндровых двигателей 12

2.3. Устройство (конструкция) двигателя «Планета 5» 13

2.4. Конструктивные особенности двигателя «Планета 5-01» 22

2.5. Система раздельной смазки двигателей «Планета 5-01», «Планета 6» 25

2.6. Двигатель «Планета 6» 27

2.7. Система жидкостного охлаждения двигателя «Планета 6» 29

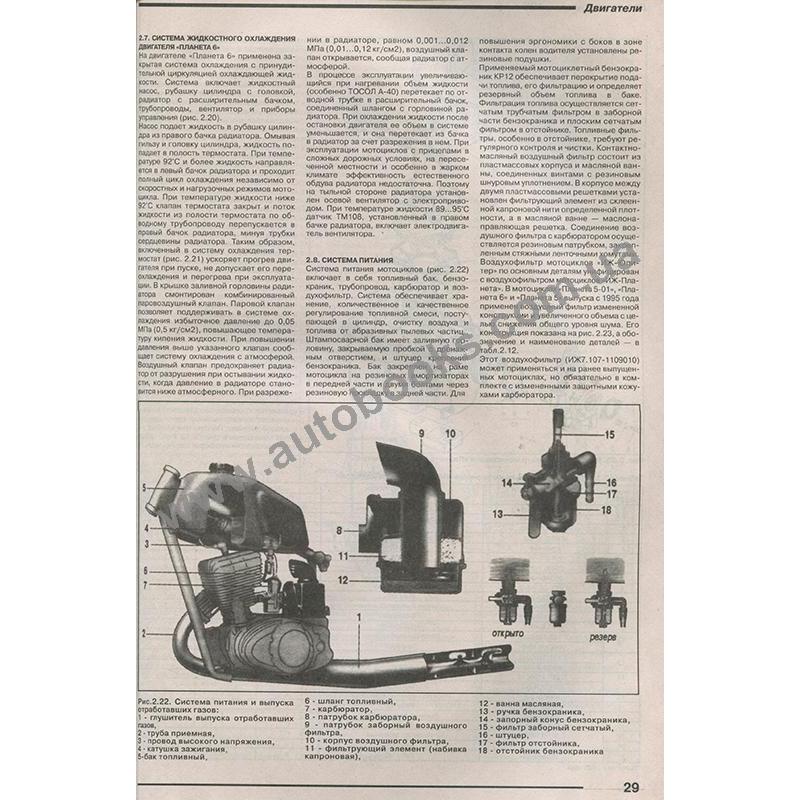

2.8. Система питания 29

2.9. Система выпуска отработавших газов 33

2.10. Технические характеристики и конструктивные особенности

двухцилиндровых двигателей «ИЖ-Юпитер» 34

2.11. Устройство (конструкция) двигателя «Юпитер 5» 35

2.12. Конструктивные особенности двигателя «Юпитер» с жидкостным охлаждением 43

2.13. Возможные неисправности двигателей и методы их устранения 45

2.14. Ремонт двигателей 51

2.14.1. Ремонт двигателя «Планета» 51

2.14.2. Ремонт двигателя «Юпитер» 56

2.14.3. Ремонт системы выпуска отработавших газов и системы впуска 59

3. Ходовая часть 60

3.1. Рама 60

3.2. Подвеска передняя 61

3.2.1. Вилка телескопическая мотоциклов «Планета» и «Юпитер» 61

3.2.2. Вилка телескопическая для дискового тормоза 64

3.3. Подвеска задняя 66

3.4. Колеса 69

3.5. Передача силовая (главная) 74

3.6. Тормоза 75

3.6.1. Барабанные тормоза с механическим приводом 75

3.6.2. Привод гидравлический дискового тормоза переднего колеса 76

3.7. Седло 79

3.8. Органы управления 79

3.9. Щитки, ящики, кожухи 80

4. Электрооборудование 81

4.1. Приборы электрооборудования 83

4.2. Приборы системы зажигания, коммутационная и защитная аппаратура 88

4.3. Приборы освещения, световой и звуковой сигнализации 91

4.4. Контрольно-измерительные приборы 93

4.5. Возможные неисправности в системе электрооборудования и методы их устранения 93

5. Боковой прицеп 96

6. Мотоцикл «ИЖ» грузовой 100

7. Покраска 103

Приложения 105

Приложение I. Номинальные размеры, допуски, зазоры и натяги в основных сопрягаемых деталях 106

Приложение 2. Подшипники, применяемые на мотоциклах 107

Приложение 3. Сальники, применяемые на мотоциклах 107

Приложение 4. Вспомогательные материалы 108

Приложение 5. Схема электрооборудования мотоцикла ИЖ-Планета-Спорт. 109

Приложение 6. Схема электрооборудования мотоцикла ИЖ-Юпитер 3 110

Приложение 7. Порядок определения неисправности 112

Приложение 8. Органы управления 112
