Руководство по эксплуатации и ремонту самоходного шасси Т-16М

2146







ОБЩИЕ СВЕДЕНИЯ



Самоходное шасси Т-16М является колесным,. универсальным трактором класса 0,6 т рамной конструкции. На шасси установлен дизельный двухцилиндровый двигатель воздушного охлаждения Д-21 с электростартерным пуском. Двигатель и силовая передача расположены сзади,

а передняя часть представляет собой открытую трубчатую раму.

Рама самоходного шасси предназначена для установки навесных машин и орудий; при этом обеспечивается хороший обзор междурядий и рабочих органов машины.

К корпусу главной передачи шасси прикреплены тормозные рукава, к которым присоединяются корпуса конечных (бортовых) передач, опирающиеся на задние колеса.

К задней стенке корпуса главной передачи кон- сольно прикреплен двигатель. Над верхней крышкой корпуса коробки передач установлен топливный бак, сиденье тракториста, рулевая колонка и органы управления шасси.

В заднем брусе рамы, который крепится к передней стенке корпуса коробки передач расположен механизм привода рулевого управления и масляный фильтр гидравлической системы. Внутренняя полость заднего бруса является картером гидросистемы.

Направляющие колеса связаны с рулевым управлением шасси рулевой трапецией и продольным рулевым валом.

Передний мост шарнирно соединен с передним брусом рамы и представляет собой качающуюся балку телескопического типа с присоединенными к ней направляющими колесами.

На самоходном шасси устанавливается жесткий каркас, облицованный следующими быстросъемны- ми элементами: дверцами, крышей, передними верхней и нижней панелями со стеклами, а также боковыми и задней рамами со стеклами и задними металлическими панелями.

В такой комплектации каркас служит для защиты тракториста от выхлопных газов, паров топлива, а также для защиты от тяжелых травм в случае опрокидывания шасси. В летнее время каркас с панелями можно переоборудовать, сняв быстро- съемные элементы.

Крыша каркаса с целью вентиляции может быть поднята и зафиксирована в открытом положении.

С целью обеспечения удобств внутри кабины установлены зеркало заднего вида, светозащитный щиток, стеклоочистители.

Для приведения в движение механизмов навесных машин самоходное шасси имеет полунезависимый и синхронный валы отбора мощности.

Гидравлическая система самоходного шасси раздельно-агрегатная.

Сиденье тракториста подрессоренное, мягкое, регулируемое по весу и росту тракториста.

Перед сиденьем расположены рулевое колесо, рычаги и педали управления шасси.

Колеса самоходного шасси снабжены пневматическими шинами низкого давления.

Колея шасси переменная и может регулироваться в пределах от 1280 до 1800 мм.

Шасси имеет семь передач переднего хода, в том числе одну замедленную для работы с рассадопосадочными машинами, и одну передачу заднего хода.

Для освещения на жестком каркасе самоходного шасси установлены две фары.

Самоходное шасси снабжено звуковым сигналом, указателями поворотов, габаритов и торможения.





Подробнее

81 грн

Заказ в один клик
Без регистрации
Задать вопрос о книге
Ассортимент

Самый большой выбор книг

Экспертность

Поможем найти нужную книгу

Доставка

Во все города Украины

Оплата

Оплачивайте при получении

Характеристики

Издательство"Трактороэкспорт"
Количество страниц80
Обложкамягкая
Иллюстрациирисунки
ЦветностьЧ/Б
Тип товараКнига
Языкрусский
Формат (Ш х В)200 х 290 мм

Описание







СОДЕРЖАНИЕ


Обжяе сведения ................................................................... 3

Устройство...................................................................... 3

Техническая характеристика ........................................ 4

Органы управления и контрольные приборы . . ...................6

Подготовка шасси к работе . . ................................................. 7

Управление самоходным шасси ... 7

Техника безопасности при работе на самоходном

шасси ............................................................................ 8

Двигатель . ............................................................................ 10

Общие сведения............................................................ 10

Устройство ........................................................................... 10

Уход за системами и механизмами двигателя . . 13

Силовая передача ................................................................ 34

Общие сведения.................................................................... 34

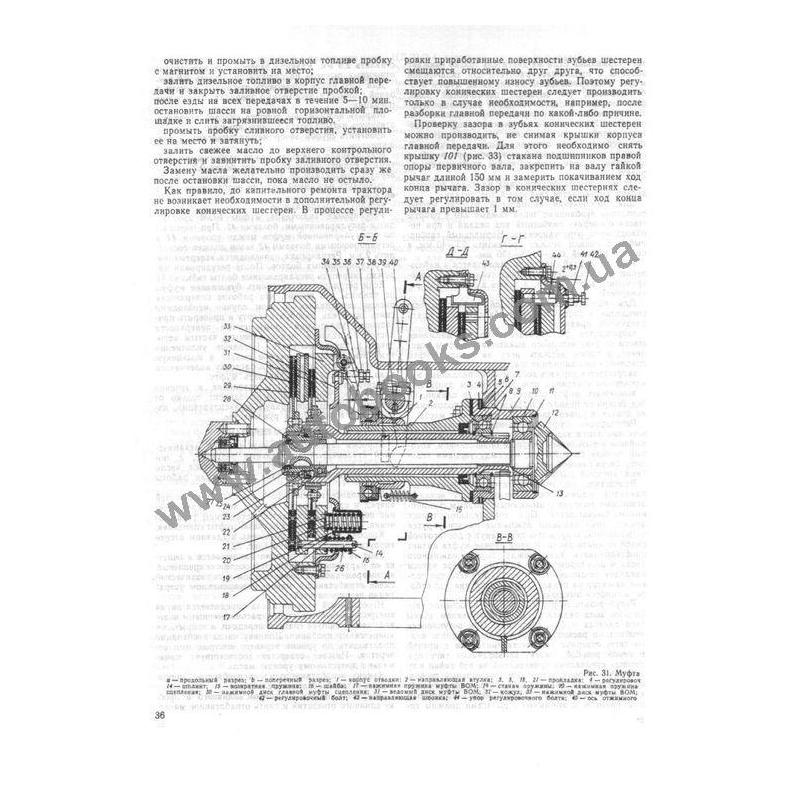

Муфта сцепления ................................................................. 34

Коробка передач ................................................................... 35

Тормоза ................................................................................. 40

Конечные (бортовые) передачи.............................................43

Рама .......................................................................................44

Ходовая часть ........................................................................44

Прозерка и регулировка зазоров в конических

подшипниках передних колес 46

Проверка и регулировка схождения передних колес 47

Уход за колесами . . ..................................................... 47

Вспомогательное оборудование ... 48

Жесткий каркас со съемными панелями и дверцами 48

Сиденье ................................................................................. 48

Крылья .................................................................................. 49

Топливный бяк ..................................................................... 49

Механизмы управления самоходным шасси....................... 49

Рулевое управление . ........................................................... 49

Механизмы управления сцеплением, тормозами и

валом отбора мощности ... 51

Уход за механизмами управления........................................ .51

Уход и регулировка механизмов vn-авления

сцеплением, тормозами и валом отбора мощности 51

Гидравлическая система ....................................................... 52

Масляный насос . ............................................................ 52

Распределитель ..................................................................... 52

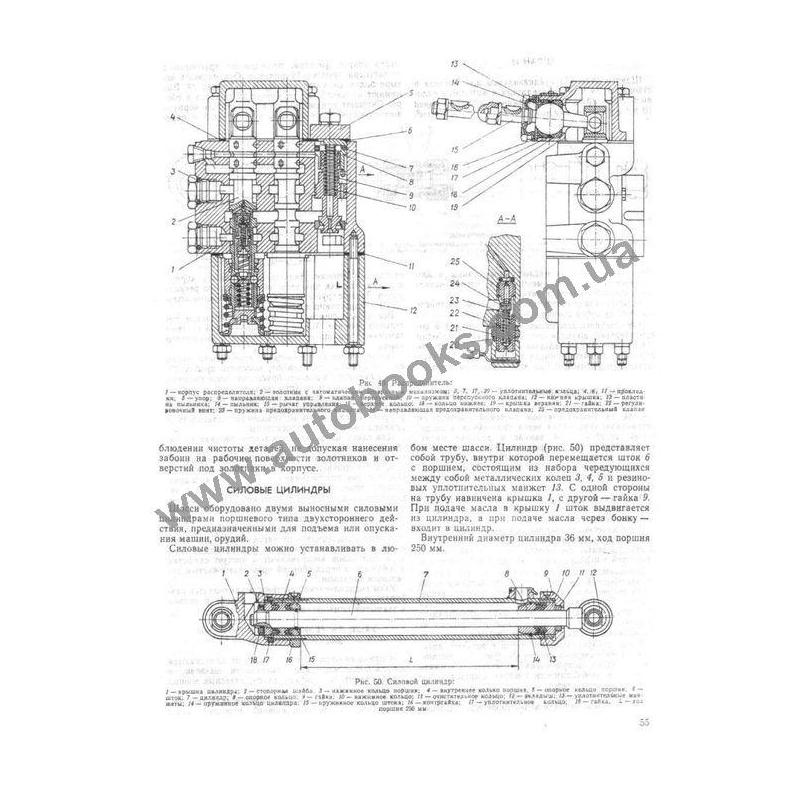

Силовые цилиндры.......................................................... 55

Шланги ............................................................................. 56

Уход за гидравлической системой........................................... 56

Уход за резиновыми шлангами высокого дай-

ления ............................................................................. 59

Электрооборудование .......................................................... 57

Общие сведения ........................................................... 57

Уход за генератором .................................................... 58

Проверка исправности обмоток статора генератора

и выпрямителя............................................................... 59

Уход за реле-регулятором ............................................. 59

Приведение аккумуляторных батарей з рабочее

состояние ............................................................................... 60

Зарядка аккумуляторных батарей ........................................ 60

Уход за аккумуляторными батареями ...... 60

Система пуска двигателя .............................................. 61

Системы освсшснии, световой и звуковой сигнализации . 62

Техническое обслуживание шасси и

двигателя в процессе эксплуатации......................................62

Общие сведения......................................................................62

Техническое обслуживание в течение первых ......................60

моточасов ... ........................................................................... 63

Периодическое техническое обслуживание . . ......................63

Техническое обслуживание при особых условиях

эксплуатации (особенно пыльные условия) . 65

Смазка . . ..................................................... . . 55

Особенности зимней эксплуатации самоходного

шасси ........................................ ... 66

Особенности эксплуатации и ухода за двигателем

при низких температурах....................................................... 68

Наладка самоход иго шасси для различных работ ............. 68

Установка колес шасси на различную колею . 66

Установка силовых цилиндров гидравлической

системы . . ..................................................................... 69

Установка следозаделываюшего приспособления .............. 71

Правила пользования валами отбора мощности .................71

Агрегатирование шасси с

сельскохозяйственными машинами и орудиями .......... 72

Грузовая самосвальная платформа ПШС-0.9 72

Культкватоо-растеннепитатель навесной KPCШ 2.8А 73

Сеялка комбинированная овощная навесная

СКОСШ 2,8 ... 73

Сеялка туковая разбросная навесная СТШ-2,8

Сеялка для посева лука-севка СЛС-8 . ...74

Подкормшик-оврыскиватель универсальный ПОУ 74

Косилка навесная однобруснаи КСП-2ДА . . . 74

Волокуша навесная фронтальная ВНЩ-3,0 ... 74

Платформа навесная уборочная НПСШ-12А . . 74

Погрузчик навесной универсальный ПШ-0.4 . .................... 74

Вышка гидравлическая садовая БГС-3.5 . . .

Зернопогрузчик ЗПС-100ЭШ ....................................... 75

Возможные неисправности самоходного

шасси и способы их устранения ........................................75
