Каталог деталей и сборочных единиц самоходных кормоуборочных комбайнов КСК-100А / КСК-100А1

Каталог деталей и сборочных единиц предназначен для составления заявок на запасные части, необходимые при техническом обслуживании и ремонте комбайна.

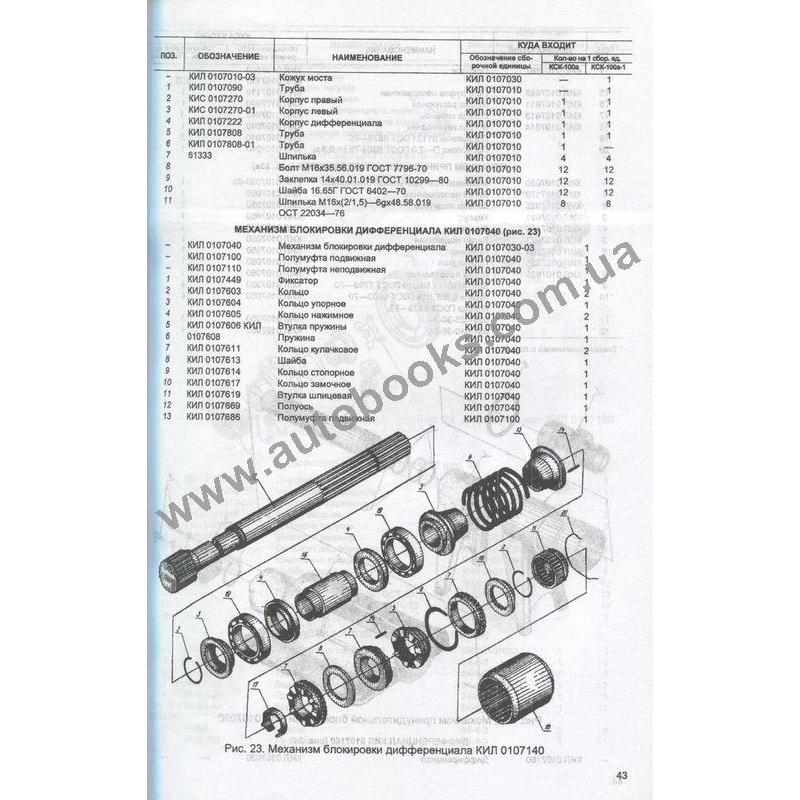

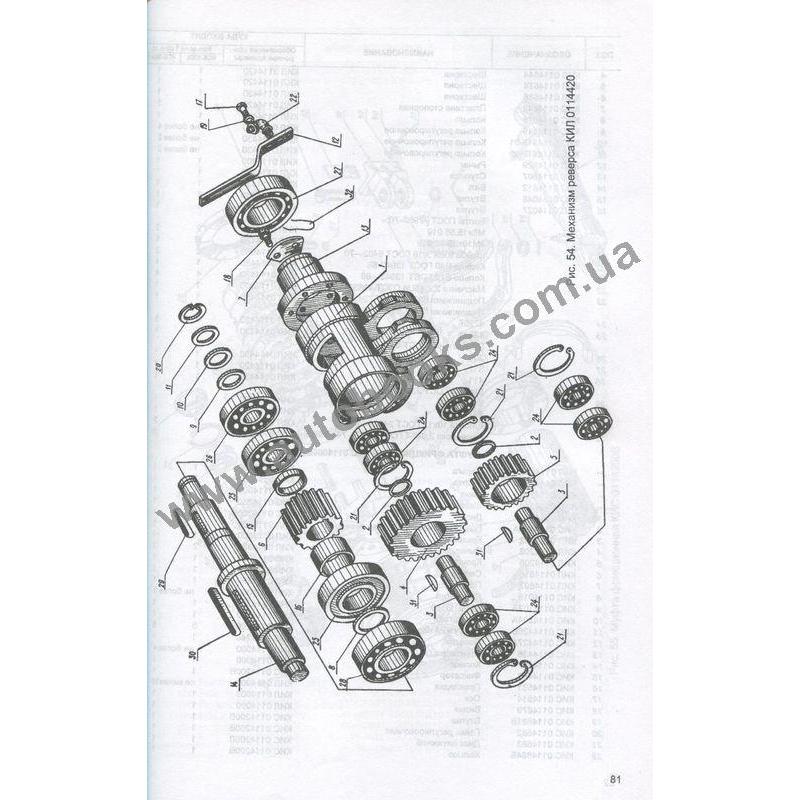

Каталог содержит перечень всех деталей и сборочных единиц комбайна, сведения об их количестве и расположении, а также о материале, из которого изготовлены детали, и об их взаимозаменяемости. Каталог иллюстрирован.

При составлении заявок на запасные части достаточно в алфавитном указателе правильно определить номер рисунка, на рисунке - номер позиции детали или сборочной единицы и в спецификации, напротив соответствующей позиции, в графе «Обозначение» - искомую деталь или сборочную единицу.

На иллюстрациях детали расположены в порядке технологической сборки. Неразъемные сборочные единицы, например сварные, включены в каталог без разборки и. перечисления входящих в них деталей.

В спецификациях сборочные единицы и детали расположены следующим образом:

-оригинальные сборочные единицы;

- заимствованные сборочные единицы;

-оригинальные детали;

- заимствованные детали;

- стандартные изделия;

- нормализованные изделия.

Номера сборочных единиц и деталей в группе и подгруппе приведены в возрастающем порядке.
