Руководство по ремонту и эксплуатации Lexus GX 470, Toyota Land Cruiser Prado 120 с 2002 по 2009 год с каталогом запчастей

4056

В руководстве дается пошаговое описание процедур по эксплуатации, ремонту и техническому обслуживанию автомобилей Lexus GX470 и Land Cruiser Prado, оборудованных бензиновыми двигателями 2UZ-FE (4,7 л) и 1GR-FE(4,0 л).Издание содержит руководство по эксплуатации, сведения по проверке, регулировке и ремонту элементов системы управления двигателем, инструкции по использованию систем самодиагностики двигателя, АКПП, ABS, BA, TRC, VSC, AHC, TEMS, рулевого управления, системы поддержания скорости, системы блокировки межосевого дифференциала и рекомендации по регулировке и ремонту элементов, автоматической коробки передач, тормозной системы (в т.ч. ABS (антиблокировочной системы тормозов), TRC (противобуксовочной системы), VSC (системы курсовой устойчивости)), рулевого управления и подвески (в т.ч. АНС (активная система управления высоты расположения кузова) и TEMS (система изменения жесткости амортизаторов)). Представлены электросхемы и описания проверок элементов электрооборудования. Приведены возможные неисправности и методы их устранения, сопрягаемые размеры основных деталей и пределы их допустимого износа, рекомендуемые смазочные материалы и рабочие жидкости.Книга предназначена для автовладельцев, персонала СТО и ремонтных мастерских.





Подробнее

904 грн

Заказ в один клик
Без регистрации
Ассортимент

Самый большой выбор книг

Экспертность

Поможем найти нужную книгу

Доставка

Во все города Украины

Оплата

Оплачивайте при получении

Характеристики

Издательство"Легион-Автодата"
Год выпуска моделис 2002 по 2009 год
СерияАвтолюбитель
ДвигателиБензин: 2UZ-FE (4,7 л.) и 1GR-FE (4,0 л.)
Обложкатвердая
Количество страниц440
Иллюстрациирисунки
ЦветностьЧ/Б + электросхемы
Тип товараКнига
Языкрусский
Формат (Ш х В)205 х 285 мм

Описание



СОДЕРЖАНИЕ



Идентификация 3
Технические характеристики двигателей 3
Сокращения и условные обозначения 3

Сокращения 3
Условные обозначения 3
Общие инструкции по ремонту 4
Точки установки гаражного домкрата и лап подъемника 4
Руководство по эксплуатации 5
Блокировка дверей 5

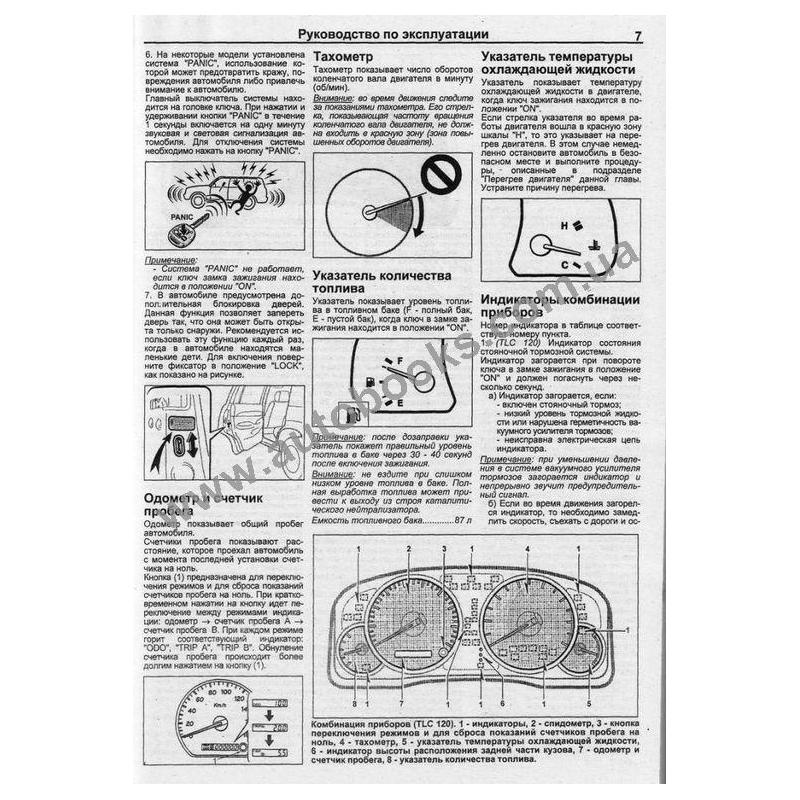

Одометр и счетчик пробега 7
Тахометр 7
Указатель количества топлива 7
Указатель температуры охлаждающей жидкости 7
Индикаторы комбинации приборов 7
Часы (TLC 120, модели без маршрутного компьютера) 10
Термометр (TLC 120, модели без маршрутного компьютера) 10
Маршрутный компьютер 10
Термометр 10
Часы 11
Маршрутный компьютер 11
Компас (TLC 120) 12
Блок дополнительных указателей (TLC 120, некоторые модели) 12
Термометр 12
Часы 12
Маршрутный компьютер 13
Компас 13
Стеклоподъемники 14
Световая сигнализация на автомобиле 15
Регулировка яркости подсветки комбинации приборов 15
Система коррекции положения фар (TLC 120) 15
Капот и задняя дверь 16
Лючок заливной горловины 16
Переключатель управления стеклоочистителем и омывателем 16
Регулировка положения рулевого колеса 17
Управление зеркалами 17
Выключатели обогревателя стекла задней двери и подогревателя боковых зеркал 18
Сиденья 18
Регулировка положения передних сидений 18
Регулировка положения задних сидений второго и третьего ряда 19
Складывание задних сидений второго ряда (TLC 120, 3-дверные модели) 19
Доступ к третьему ряду задних сидений (складывание задних сидений второго ряда) 19
Складывание задних сидений третьего ряда (Lexus GX470, TLC 120, тип 1) 20
Складывание задних сидений третьего ряда (TLC 120, тип 2) 20
Снятие задних сидений третьего ряда 20
Система индивидуальных настроек 20
Обогреватель передних сидений 21
Ремни безопасности 21
Регулирование высоты точки крепления ремня безопасности (передние сиденья) 21
Детские сиденья 21
Младенцы и дети младшего возраста 22
Подростки 22
Меры предосторожности при эксплуатации автомобилей оборудованных системой SRS 22
Люк 22
Открывание и закрывание люка 22
Приоткрывание люка 23
Открывание и закрывание люка снаружи автомобиля (Lexus GX470) 23
Переключатель управления "круиз-контролем" 23
Управление отопителем и кондиционером (модели без многофункционального дисплея) 23
Управления задним кондиционером 24
Управление отопителем и кондиционером (модели с многофункциональным дисплеем) 25
Выключатель обогрева лобового стекла 26
Замена салонного фильтра 26
Магнитола - основные моменты эксплуатации (модели с многофункциональным дисплеем) 26
Радио 27
Магнитофон 27
Проигрыватель компакт-дисков (CD - changer) 28
DVD-проигрыватель 28
Управление магнитолой с панели управления расположенной на рулевом колесе 30
Голосовое управление магнитолой (модели с многофункциональным дисплеем) 30
Аудиосистема для задних пассажиров (Lexus GX470, модели без многофункционального дисплея) 30
Радио 31
Магнитофон 31
Проигрыватель компакт-дисков 32
Наушники и регулировка громкости 32
Аудио-, видеосистема для задних пассажиров (модели без многофункционального дисплея) 32
Радио 33
Магнитофон 33
Проигрыватель компакт-дисков 33
DVD-проигрыватель 33
Дополнительное аудио-, видеоустройство 35
Наушники и регулировка громкости 35
Розетки для подключения дополнительного оборудования 35
Разъем 115 VAC (Lexus GX470) 35
Разъем 12 VDC 35
Управление автомобилем с АКПП 36
Специальные программы 38
Антиблокировочная тормозная система (ABS) 38
Система экстренного торможения (ВА) 38
Противобуксовочная система (TRC) и система курсовой устойчивости (VSC) 38
Противобуксовочная система (TRC) 38
Система курсовой устойчивости (VSC) 39
Особенности трансмиссии моделей 4WD 39
Режимы работы трансмиссии (Lexus GX470, TLC 120) 39
Блокировка заднего дифференциала (TLC 120) 40
Система TEMS 40
Активная система управления высотой расположения кузова (АНС) 40
Система помощи при спуске (DAC) 41
Советы по вождению в различных условиях 42
Общие рекомендации 42
Советы по вождению в условиях бездорожья 42
Советы по вождению в зимний период 42
Буксировка автомобиля 42
Буксировка прицепа 43
Рекомендации по буксировке прицепа 43
Запуск двигателя 44
Замок зажигания 44
Запуск двигателя 44
Если двигатель не запускается 44
Запуск двигателя (если свечи зажигания "залиты") 44
Запуск с помощью добавочной аккумуляторной батареи 45
Неисправности двигателя во время движения 45
Остановка двигателя во время движения 45
Перегрев двигателя 45
Домкрат и инструменты 45
Запасное колесо 46
Поддомкрачивание автомобиля 46
Перед поддомкрачиванием автомобиля 46
Поддомкрачивание автомобиля 46
Замена колеса 47
Перед заменой колеса 47
Замена колеса 47
Рекомендации по выбору шин 47
Проверка давления и состояния шин 48
Замена шин 48
Особенности эксплуатации алюминиевых дисков 48
Замена дисков колес 49
Индикаторы износа накладок тормозных колодок 49
Каталитический нейтрализатор и система выпуска 49
Проверка и замена предохранителей 49
Замена ламп 50
Техническое обслуживание и общие процедуры проверки и регулировки 51
Интервалы обслуживания 52
Моторное масло и фильтр 52
Проверка и замена охлаждающей жидкости 53
Проверка свечей зажигания 54
Проверка состояния аккумуляторной батареи 54
Ремень привода навесных агрегатов 54
Проверка частоты вращения холостого хода 55
Проверка угла опережения зажигания 56
Проверка давления конца такта сжатия 56
Проверка СО/СН на холостом ходу и при частоте вращения 2500 об/мин 56
Проверка рабочей жидкости в АКПП A340F 57
Замена рабочей жидкости в АКПП A340F 57
Проверка и замена рабочей жидкости в АКПП A750F 57
Замена фильтра АКПП 58
Проверка уровня масла в раздаточной коробке 59
Замена масла в раздаточной коробке 59
Редуктор заднего моста 59
Передний редуктор 59
Проверка уровня рабочей жидкости усилителя рулевого управления 60
Прокачка системы усилителя рулевого управления 60
Двигатель 2UZ-FE.
Механическая часть 60
Описание 61
Проверка и регулировка тепловых зазоров в клапанах 62
Ремень привода ГРМ 62
Головки блока цилиндров 67
Блок цилиндров 76
Задний сальник коленчатого вала 77
Передний сальник коленчатого вала 78
Двигатель 1GR-FE. Механическая часть 80
Проверка и регулировка тепловых зазоров в приводе клапанов 80

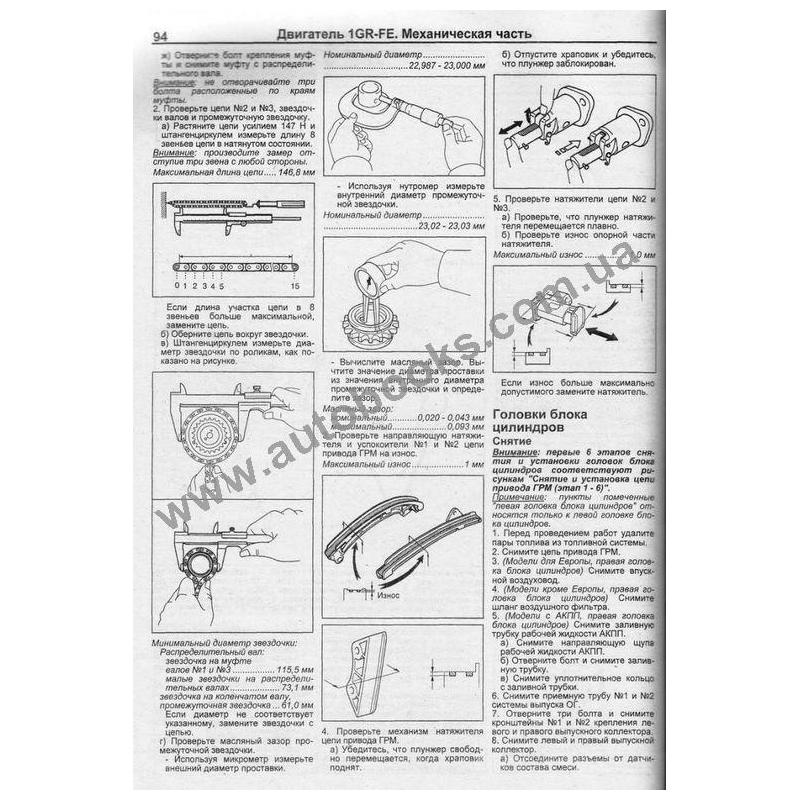

Цепь привода ГРМ 85
Головки блока цилиндров 94
Блок цилиндров 100
Задний сальник коленчатого вала 103
Передний сальник коленчатого вала 104
Двигатель - общие процедуры ремонта 105
Головка блока цилиндров 105
Блок цилиндров 111
Система охлаждения 112
Проверка и замена охлаждающей жидкости 112
Насос охлаждающей жидкости 112
Термостат 114
Радиатор 114
Система смазки 115
Проверка и замена масла 115
Проверка давления масла 115
Масляный поддон и масляный насос 115
Маслоохладитель 118
Проверка масляного насоса 118
Система впрыска топлива (EFI) 120
Описание 120
Меры предосторожности 120
Система диагностирования 123
Диагностические коды неисправностей системы управления двигателем 124
Топливная система 125
Система электронного управления и система снижения токсичности 133
Система зажигания 138
Система запуска 139
Проверка работы стартера 139
Реле стартера 139

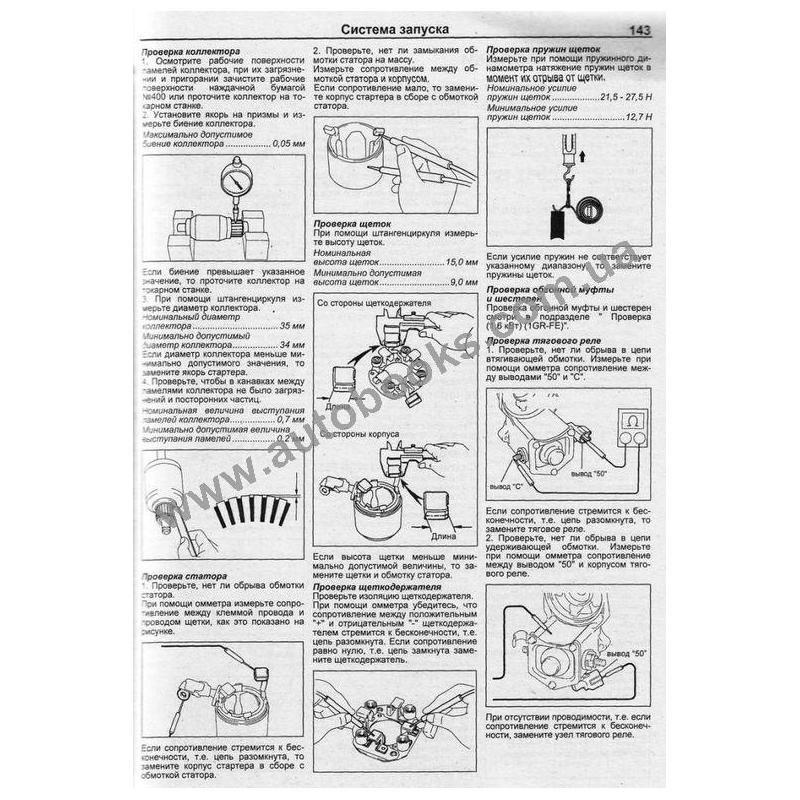

Стартер 139
Система зарядки 144
Меры предосторожности 144
Проверки на автомобиле 144
Ремень привода генератора 144
Генератор 144
Автоматическая коробка передач A340F 149
Проверка и регулировка троса управления коробкой передач 149
Проверка и регулировка выключателя запрещения запуска двигателя 149
Диагностика КПП 149
Замена датчика частоты вращения муфты повышающего планетарного ряда и датчика скорости №2 152
Замена датчика температуры рабочей жидкости АКПП 152
Снятие и установка выключателя запрещения запуска двигателя 152
Замена механизма блокировки выходного вала коробки передач 153
Проверка гидротрансформатора и пластины привода гидротрансформатора 154
Коробка передач в сборе 154
Автоматическая коробка передач A750F 157
Проверка и регулировка троса управления коробкой передач 157
Проверка и регулировка выключателя запрещения запуска двигателя 157
Диагностика КПП 157
Замена датчика частоты вращения муфты повышающего планетарного ряда и датчика скорости №2 162
Замена датчиков температуры рабочей жидкости АКПП 162
Снятие и установка выключателя запрещения запуска двигателя 162
Замена механизма блокировки выходного вала коробки передач 163
Снятие и установка охладителя рабочей жидкости АКПП 164
Проверка гидротрансформатора и пластины привода гидротрансформатора 164
Коробка передач в сборе 164
Раздаточная коробка 167
Карданный вал 169
Приводные валы 172
Подвеска 176
Предварительные проверки 176
Регулировка углов установки передних колёс 176
Ступица переднего колеса и поворотный кулак 178
Стойка передней подвески 181
Верхний рычаг передней подвески 182
Нижний рычаг передней подвески 183
Стабилизатор поперечной устойчивости передней подвески 185
Редуктор переднего моста 186
Задний амортизатор 188
Пружина задней подвески (TLC120 - без системы АНС) 189
Пневмоцилиндр (GX470 и TLC120 с системой АНС) 190
Верхний рычаг задней подвески 191
Нижний рычаг задней подвески 192
Тяга Панара 192
Стабилизатор поперечной устойчивости задней подвески 192
Редуктор заднего моста 194
Полуось 195
Активная система управления высотой расположения кузова АНС 198
Предварительные проверки 198
Диагностика систем АНС и TEMS 200
Система динамической стабилизации (KDSS) 2O4
Описание 204
Предварительные проверки 204
Диагностика системы KDSS 204
Калибровка датчика ускорения 206
Прокачка системы 208
Рулевое управление 210
Проверка давления рабочей жидкости 210
Проверка люфта рулевого колеса и усилия на рулевом колесе 210
Рулевая колонка 211
Электронный блок управления системы регулировки положения рулевого колеса (GX470) 216
Переключатель системы регулировки положения рулевого колеса (GX470) 216
Насос усилителя рулевого управления (GX470) 217
Насос усилителя рулевого управления (TLC120) 218
Рулевой механизм 221
Замена рулевых тяг 222
Диагностика системы регулировки положения рулевой колонки 225
Тормозная система 226
Прокачка тормозной системы 226
Проверка и регулировка педали тормоза 226
Рычаг стояночного тормоза 227
Педаль тормоза - описание 227
Замена тормозных колодок передних тормозов 227
Передний тормозной механизм 227
Замена тормозных колодок задних тормозов 229
Задний тормозной механизм 229
Стояночный тормоз 230
Гидравлический блок (усилитель тормозов и модулятор давления) 232
Датчик частоты вращения колеса 233
Система самодиагностики 233
Калибровка нулевых точек датчика отклонения от курса и датчика замедления 235
Система поддержания скорости (круиз-контроль) 239
Кузов 241

Передний бампер 241
Задний бампер 242
Капот 242
Передняя дверь 244
Задняя боковая дверь 247
Задняя дверь 249
Лобовое стекло 252
Заднее боковое открывающееся стекло 254
Стекло задней двери 255
Люк 256
Панель приборов 257
Внутренняя отделка салона 262
Кондиционер, отопление и вентиляция 266
Меры безопасности при работе с хладагентом 266
Проверка количества хладагента 266
Компрессор 266
Привод заслонки забора воздуха 268
Привод заслонки смешивания потоков воздуха 268
Привод направления потоков воздуха 268
Проверка резисторов 268
Проверка термисторов 268
Выключатель по давлению 269
Электромагнитный клапан заднего кондиционера 269
Реле системы кондиционирования, отопления и вентиляции 269
Вентилятор конденсатора 269
Вентилятор заднего конденсатора 270
Диагностика системы кондиционирования 270
Система пассивной безопасности (SRS) 272
Меры предосторожности при эксплуатации и проведении ремонтных работ 272
Накладка рулевого колеса и спиральный провод 273
Подушка безопасности пассажира 274
Шторки безопасности 274
Выключатель шторок безопасности 275
Блок управления системой SRS 275
Передние датчики системы безопасности 276
Боковой датчик системы безопасности 276
Задний датчик системы безопасности 278
Датчик положения сиденья 279
Система предупреждения о непристегнутых ремнях безопасности водителя и переднего пассажира 279
Система ослабления натяжения ремней безопасности 280
Преднатяжитель ремней безопасности передних сидений 280
Преднатяжители ремней безопасности сиденья второго ряда 282
Преднатяжители ремней безопасности сиденья третьего ряда 283
Система диагностирования 284
Электрооборудование кузова 289
Расположение блоков реле и предохранителей 289
Комбинация приборов 297
Замок зажигания 298
Система предупреждения об оставленном в замке ключе 298
Система освещения 299
Стеклоочистители и стеклоомыватели 301
Система обогрева зеркал и стекла задней двери 304
Центральный замок 307
Люк 313
Система управления положением передних сидений 314
Система регулировки положения внешних зеркал 317
Обогреватели сидений 321
Аудиосистема и видеосистема 322
Звуковой сигнал 322
Схемы электрооборудования (электросхемы) Lexus GX470 / Toyota Land Cruiser 120 Prado 323
Обозначения, применяемые на схемах электрооборудования 323
Коды цветов проводов 323
Коды точек заземления 323
Схемы электрооборудования TLC120 Prado 324
Схема 1 324
Источник питания. Система MULTIPLEX.
Схема 3 334
Источник питания. Система запуска (модели с двигателем 1GR-FE).
Схема 6 335
Источник питания. Система зажигания (модели с двигателем 1GR-FE).
Схема 8 336
Источник питания. Система зарядки (модели с бензиновыми двигателями).
Схема 11 337
Источник питания. Система управления двигателем (1GR-FE). Иммобилайзер (1GR-FE).
Схема 16 342
Источник питания. Система электронного управления АКПП (модели с двигателем 1GR-FE).
Схема 21 345
Источник питания. Система поддержания скорости (модели с двигателем 1GR-FE).
Схема 23 347
Источник питания. Габариты и подсветка.
Схема 25 350
Источник питания. Указатели поворота и аварийная сигнализация.
Схема 26 352
Источник питания. Стоп-сигналы.
Схема 27 353
Источник питания.
Противотуманные фары. Задний противотуманный фонарь.
Схема 28 354
Источник питания. Фонари заднего хода (модели с бензиновыми двигателями).
Схема 30 355
Источник питания. Корректор фар.
Схема 31 356
Источник питания. Очиститель фар.
Схема 35 357
Источник питания. Антиблокировочная система тормозов.
Схема 35 357
Источник питания. Антиблокировочная система тормозов.
Схема 37 359
Источник питания. Блокировка межосевого дифференциала.
Схема 38 360
Источник питания. Блокировка заднего дифференциала. 4WD.
Схема 39 362
Источник питания. Очиститель и омыватель лобового стекла.
Схема 40 363
Источник питания. Очиститель и омыватель заднего стекла.
Схема 41 364
Источник питания. Электропривод стеклоподъемников (модели без системы защиты от защемления).
Схема 43 365
Источник питания. Разъем для подключения дополнительного оборудования
(система дистанционного управления центральным замком).
Схема 44 366
Источник питания. Электропривод люка. Электропривод зеркал.
Схема 45 367
Источник питания. Обогреватель зеркал заднего вида.
Схема 46 368
Источник питания. Обогреватель заднего стекла. Блокировка переключения.
Схема 47 369
Источник питания. Звуковой сигнал. Прикуриватель. Розетки.
Схема 48 370
Источник питания. Электропривод сидений.
Схема 49 371
Источник питания. Обогреватель сидений.
Схема 50 372
Источник питания. Блок дополнительных указателей.
Схема 56 373
Источник питания. Отопитель (вязкостного типа).
Схема 57 374
Источник питания. Кондиционер с автоматическим управлением. Задний кондиционер с автоматическим управлением.
Схема 58 378
Источник питания. Вентилятор конденсатора. Кондиционер с ручным управлением. Задний кондиционер с ручным управлением. Холодильник.
Схемы электрооборудования GX470 381
Схема 1 381
Источник питания. Система MULTIPLEX.
Схема 3 393
Источник питания. Система зажигания.
Схема 4 394
Источник питания. Система зарядки.
Схема 5 395
Источник питания. Система управления двигателем. Система иммобилайзера.
Схема 6 400
Источник питания. Система электронного управления АКПП.
Схема 7 403
Источник питания. Система поддержания скорости.
Схема 8 405
Источник питания. Габариты и подсветка.
Схема 10 408
Источник питания. Указатели поворота и аварийная сигнализация.
Схема 11 410
Источник питания. Стоп-сигналы.
Схема 12 411
Источник питания. Противотуманные фары.
Схема 13 412
Источник питания. Фонари заднего хода
Схема 17 413
Источник питания.Привод регулировки положения рулевой колонки
Схема 18 414
Источник питания. Блокировка межосевого дифференциала.
Схема 19 415
Источник питания. Очиститель и омыватель лобового стекла (модели с датчиком дождя).
Схема 20 416
Источник питания. Очиститель и омыватель лобового стекла(модели без датчика дождя).
Схема 21 417
Источник питания. Электропривод люка.
Схема 22 418
Источник питания. Электропривод зеркал.
Схема 23 420
Источник питания. Обогреватель зеркал заднего вида.
Схема 24 421
Источник питания. Обогреватель заднего стекла. Блокировка переключения.
Схема 25 422
Источник питания. Звуковой сигнал. Прикуриватель. Розетка (12В).
Схема 26 423
Источник питания. Розетка (115В).
Схема 27 424
Источник питания. Электрохроматические зеркала (система затемнения зеркал). Система ослабления натяжения.
Схема 28 425
Источник питания. Электропривод сидений (модели с системой запоминания индивидуальных настроек).
Схема 29 426
Источник питания. Электропривод сидений (модели без системы запоминания индивидуальных настроек). Электропривод сиденья пассажира.
Схема 30 427
Источник питания. Обогреватель сидений.
Схема 31 428
Источник питания. Блок дополнительных указателей.
Схема 38 429
Источник питания. Система кондиционирования. Задний кондиционер.







Советуем посмотреть и другие книги этого раздела:
